引纬之有梭引纬
一、引纬的作用:将纬纱引入由经纱所构成的梭口,以便经纬交织,形成织物。
二、引纬方式
1.有梭引纬——由梭子将纬纱引入梭口,梭子既是引纬器,又做存纬器用。
2.无梭引纬——各种新型引纬器或流体引纬介质将一定长度的纬纱引入梭口,引纬器不再载有纬纱卷装,或仅有极小数量的纬纱卷装。
第一节 有梭引纬
一、梭子
1、材料:一般采用耐冲击、耐磨损、质地坚韧,重量较轻、并有一定弹性的木材。目前,也有用有机合成材料,复合材料制作。
2、结构形式:外形呈流线型且表面光滑,前壁有护纱槽,探针孔,底部与背高的夹角,同钢筘与走梭板的夹角一致。
梭子的尺寸(长、宽、高)由梭口大小及其内腔尺寸大小(容纬量)决定。梭口大些,梭子长度,宽,高可大些,反之,则小些。梭尖是由中碳钢制成的圆锥体,以延长梭子使用寿命。
3、梭子重量——以轻为好,以利于提高织机速度,减少噪声和机器振动。梭子重心设计在梭子横截面的后下方,以增加梭子沿钢筘飞行的稳定性。
4、分类
自动换梭:
自动换纡:
二、引纬机构

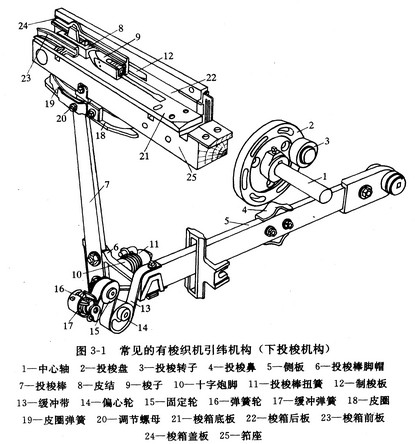

常见的引纬机构(投梭机构)有三种。根据传递投梭棒运动的作用力位置的高低分上投梭、中投梭、下投梭。
麻织机:上投梭
棉织机:多采用下投梭
丝织机:中、下投梭
毛织机:多采用中投梭
国外有梭织机:多采用中投梭
下投梭机构特点:投梭棒顶端作圆弧运动,所以皮结套在投梭棒上,击梭前皮结的定位不十分准确,故只用于换梭织机(棉、丝),皮结,投梭棒易损坏,噪音大。
中投梭机构特点有铁鞋式和四连杆式。它的特点是:击梭时皮结相对筘座的运动轨迹为一直线,皮结与投梭棒上部铰接,皮结定位准确,有利于梭子平稳飞行,击梭,制梭噪音下降,皮结,投梭棒的损坏
