无梭引纬之剑杆织机
定义:无梭引纬——以空气或水的射流,或以一种体积小、重量轻的引纬器代替梭子引纬。
特点:织机速度提高,入纬率(单位时间内织机引入纬纱的长度)增加。
引纬方式:剑杆、喷气、喷水、片梭、纬向多梭口引纬等。

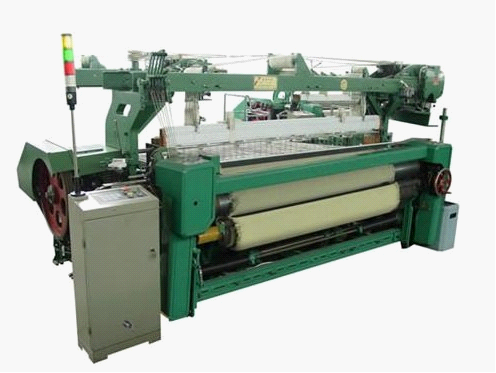

一、剑杆织机
早在150年前,有梭织机逐步代替手工织布,那时有梭织机比手工织布的产量高1倍。1844年开始出现无梭织机,柔性剑杆织机起始于1925年,二战后,50年代至60年代实现商品化生产,并逐步取得显著进步,目前剑杆织机引纬率达到1500m/min以上。
剑杆织机主要是为解决引纬方法而设计,包括刚性、柔性及可伸缩式的引纬方式。其主要产品是服装用面料,与其它引纬方式比较,剑杆织机的引纬方式适应于多色引纬,可以生产12色引纬的多式花样图案的产品,包括以往各种类型的纱线、生产各种类型的织物。积极式的剑杆驱动,可以对许多引纬比较困难的纱线完成引纬。
2、引纬的特征
1)产品适应性好。
2)夹持纬纱的运动独立于剑杆的引纬运动,有利于工艺调整和操作。
3)多色纬功能强:8-16色,设计灵活性强,不影响织机速度。
4)入纬率继续得到提高。
3、分类及特点:
1)按剑杆形式分
刚性剑杆织机——利用刚直、坚硬的引纬杆在梭口中往复移动,达到引纬目的。
特点:引纬可靠;因可悬空引入梭口,对经纱的磨损小;占地面积大。
挠性剑杆织机——利用截面形状扁平的钢带或尼龙带的伸卷作用进行引纬。
特点:机构紧凑,占地面积小;对经纱的磨损较大。
2)纬纱握持方式分
叉入式:圈状引纬,只适宜于少数织物,如帆布,带类,每次引入双纬。
特点:机构简单,交接纬纱可靠;纬纱易划伤;纬纱退绕速度2倍于引纬速度;纬纱易退捻。
夹持式:线状引纬,每次引入单纬,应用广泛。
特点:纬纱退绕速度等于引纬速度,适合织机高速;纬纱不易划伤;剑头设计较复杂;纬纱不产生退捻。
4、剑杆运动配合
1)接纬剑比送纬剑先到运动的极限位置,且接纬剑先退出;
2)两剑杆存在交接冲程,两剑杆作同向运动,两者相对速度最小,此时,交接纬质量稳定。
5、剑杆引纬工艺特点及主要适用品种
最高入纬率:1000m/min;
最大织机幅宽:4600(mm);
多色纬功能:8-16色;
积极引纬,对纬纱握持良好,低张力引纬,适合强捻纬纱织造,抑制纬缩疵点。
适用纱线:多种纤维的长丝及短纤纱,适用于花式纱,变形纱及弱捻低强纬纱
适用织物:细布,府绸,卡其类,多色纬织物,花式纱,复合纱的厚重织物,特种工业用,精纺毛织物,毛圈织物,劳动布们,割绒,双层,多层织物。
