引纬机构及诊断系统必要条件

一、引纬机构和纬丝飞行

喷水织机是依靠水喷射使纬丝飞行的。这个时候必须赋予纬丝以正确同步，且充分的飞行力，然而，现在在喷水织机的停台原因中，纬丝飞行不良却占了6O以上。在喷水织机引纬机构中，喷射泵凸轮的运转，牵引柱塞运动。因此在喷射泵吸入水的同时，泵弹簧被压缩。当泵凸轮到达最大动程后的一瞬间，柱塞打开，依靠被压缩弹簧自身的回复力，将水从喷射泵中挤压出来。被挤压出来的水经过导水管，从喷咀喷射出来。水喷射之后夹纬器开启，使贮存的纬丝随喷射水流飞行。

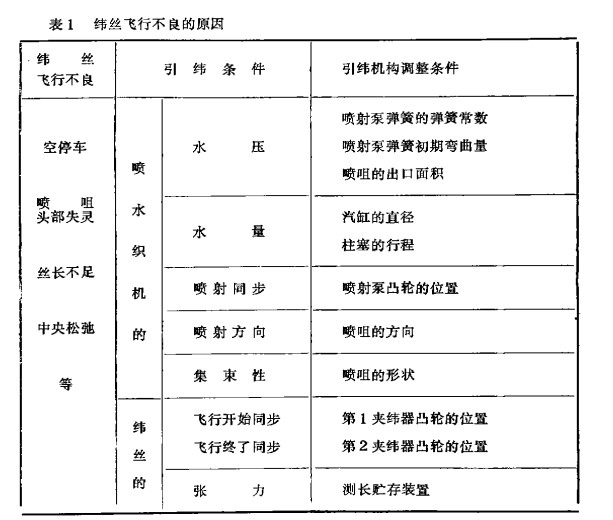

所以当上述引纬机构发生纬丝飞行不良时，可参照表l所示引纬机构调整条件，和引纬条件之间的关系来进行分析推断。即空停车和喷咀头部失灵，是因水压和水量等引纬条件发生了错综复杂的变化I起的=．进而可认为，引纬条件的变化，是因喷射泵和喷咀等I纬机构的故障引起的。

图1所示在双喷踞两纬换喷的织机上(幅~150cm，车速42O转／分)，喷射泵弹簧的初弯曲量在三个阶段里变化的情况下，从喷咀里喷射出的水速为34．8米／纱时，测出的纬丝头部位置的结果。图中纵座标表示离开喷咀头部的距离。在各个初期弯曲量中，4个“0符号，从左开始分别按l号喷咀一纬换喷、l号喷咀两纬换喷、2号喷咀一纬换喷、2号喷咀两纬换喷的顺序来表示15次引纬纬丝头部位置的平均值。箭头的长度表示其标准偏差±d的大小。在图中应引起注意的是，不同的喷咀，不同的换喷组合，其纬丝头部位置和标准偏差是有变化的。这就表明了引纬机构的运动状态是经常在发生变化的。

实际上在织造厂里是根据所用原料丝的种类，喷水织机的筘：和车速等，来对f纬机构18一作相应的调整的。然而如果不充分弄清上述三者之间的定量的因果关系，那末要想把喷水织机的纬丝飞行调整到最佳状态，就得花费很长的时间了。

二、诊断系统必要条件

诊断系统的必要条
