喷水引纬系统之喷嘴
引纬机构的作用是将纬纱引入梭口,使之能与经纱交织成织物。喷水织机的引纬机构是以水为载体,利用高压水的喷射依靠水流与纱线的摩擦力将纬纱引入梭口,这使得喷水织机在速度、省力、节能等方面占有优势,但仅限于织造疏水性织物。
一、喷水引纬系统

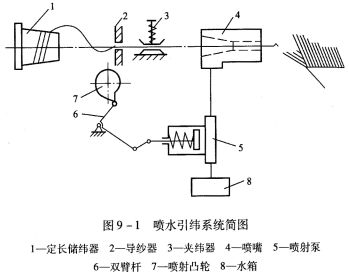

喷水引纬系统如图9—1所示。在织机引纬时,夹纬器3开放,释放纬纱,喷射凸轮7的工作点从大半径转入小半径,于是喷射泵5的活塞在内部压缩弹簧的回复力作用下快速移动,将水流经管道压向喷嘴4,并通过喷嘴射出。喷嘴的射流牵引纬纱,将纬纱从定长储纬器1上退绕下来,引入梭口。引纬结束后,夹纬器闭合夹持纬纱。这时,喷射凸轮的工作点已从小半径转入大半径,将水由水箱8吸入喷射泵中,为下次喷射做好准备。
(一)喷嘴

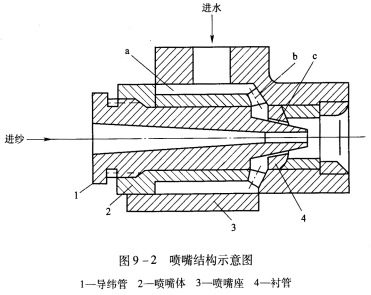

一种典型的喷嘴结构如图9—2所示,它由导纬管I、喷嘴体2、喷嘴座3和衬管4等组成。压力水流进入喷嘴后,通过环状通道a和6个沿圆周方向均布的小孔b、环状缝隙c,以自由沉没射流的形式射出喷嘴。环状缝隙Eh导纬管和管衬构成,移动导纬管在喷嘴体中的进出位置,可以改变环状缝隙的宽度,调节射流的水量。6个小孔b对涡旋的水流进行切割,减小其旋度,提高射流的集束性。
射流的扩散性取决于喷嘴的结构、水流通道工作表面的光洁程度、导纬管和衬管的同心度等。
喷嘴的规格包括喷针和喷嘴(内孔)的直径。目前,常用的规格,喷针有1.4、1.6、1.8、2.0,喷嘴有2.1、2.4、2.5、2.6、2.8。织物的品种与喷针和喷嘴的直径的关系见表3—1。
表3—1 纬纱品种与喷针和喷嘴直径的关系
纬纱线密度(dtex) |
纱种 |
喷嘴直径(mm) |
喷针直径(mm) |
30~70 |
涤纶丝 |
<1.4 |
|
锦纶丝 |
2.4 |
1.6 |
|
75~150 |
普通丝、加工丝 |
2.5 |
1.6,1.8 |
强捻丝 |
2.6 |
1.4,1.6 |
|
200—300 |
普通丝、加工丝 |
2.5,2.6 |
1.8,1.8 |
|
强捻丝 |
2.6 |
1.6,1.8 |
420 |
|
2.6 |
1.6,1.8 |
840 |
|
2.8 |
2.0 |
注 随转速、幅宽、水泵柱塞和弹簧的不同应作相应的变动。根据图3—4所示2是喷外喷针规格1.4、1.6指什么地方尺寸,喷嘴2.1、2.4只是指各中什么地方尺寸。
