传动路线：由主轴传动的皮带轮l传动无级变速器2。输出轴O：经齿轮3，4，5，6，离合器7，蜗杆8，蜗轮9，齿轮10、1l传动织轴12送出经纱。蜗杆轴上制动盘13的作用是防止机构运动惯性产生多余的送经量。踏脚板14伸向机前，当停机人工操作调节织口位置时，可踏下脚踏板使离合器7脱开，再摇动手轮使织轴回转。
经纱张力调节机构：在织造中，当织轴直径由大变小的过程中经纱张力对后梁的作用力经张力架和连杆连续不断地碰撞碰头，并逐渐升高，使无级变速器的输出速度增加，直到经纱张力回落到设定值为止。以适应均匀送经的需要，起到自动调节的作用。
开车反冲装置：反冲装置的作用是消除织机停车时产生的经纱伸长对经纱张力的影响，防止织口移位而产生停车档。为了发挥反冲作用zA型织机在启动电路中设计有O.215s的延缓作用时间。实践证明反冲装置对减少织物横档有一定的作用。
缓冲装置：送经机构的缓冲装置是一个液压缓冲器，可减小后梁因开口、打纬运动产生的震动，消除经纱张力的高频波动(图2—23)。
.jpg)

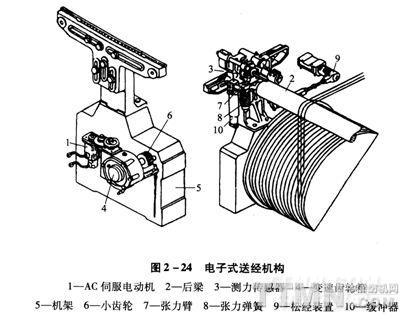

(2)电子式送经机构(图2—24)：
.jpg)
电子送经机构采用张力传感器检测经纱张力变化，经电脑改变交流伺服电动机的转速，以达到调节经纱张力的目的，电子式送经机构能实现送经量的灵敏精密的控制，能对经纱张力变化作出迅速调整，从满轴到小轴经纱总张力的差异可以控制在1kg左右，根据设定张力的大小，自动完成使经纱张力保持恒定的自调工作。
电子送经机构组成：电动机、减速装置、经纱张力探测装置、微机控制部分和积极式松经装置。
经纱张力经后梁2和张力臂7作用于张力弹簧8，弹簧芯轴上端与测力传感器3相连，下端用螺钉与弹簧8相接。经纱张力经张力臂、弹簧、芯杆对张力传感器产生作用。张力传感器发出与张力大小相应的电信号，经微电脑控制伺服电动机1的转速，再经减速器4，小齿轮6和大齿轮传动织轴。
另外还设有附属装置积极式松经装置。松经装置的偏心轮套9产生运动，在主轴每一转内推动后梁2摆动一次，适时放松或张紧经纱，平衡经纱因开口运动所产生的张力波动。
