送经机构的作用是根据织物组织对纬密大小的要求，在织造过程中及时送出定量的且具有一定张力的经纱，以维持织造生产的连续进行。
在织造过程中，织轴从大到小变化时经纱张力均匀一致，是衡量送经机构性能的主要标志。而经纱张力的大小和稳定性，在很大的程度上取决于送经量的大小。
织物的某些织疵如云织、长短码等的产生，就是由于送经不匀而造成的。云织是由于短片段的送经不匀造成的，长短码是由于长片段的送经不匀造成的。
机械送经机构结构较复杂，连接杆件多，机件的惯性力及摩擦力等都会影响送经和张力控制的灵敏度和精确性。送经机构的类型从经纱的送出方式来分类可分为三种基本类型，即：消极式送经机构、半积极半消极式送经机构、积极式送经机构。
随着电子技术的迅速发展，送经机构也得到了完善，产生了电子送经机构。电子送经具有机构简单、反应灵敏、控制精确、功能多样、容易操作等特点，被广泛应用于无梭织机上。由于采用了电子送经，喷气织机的速度和织物外观质量都得到了很大提高。目前喷气织机送经机构多数为电子式。
一、送经的工艺要求
织轴从满轴到空轴的全过程中，送经机构都应能够按需送出定量的具有恒定张力的经纱，以获得密度均匀和布面平整的织物。
二、送经机构的分类
1.按作用性质可分为：消极式；半消极半积极式；积极式。
消极式送经：在织造过程中，当经纱张力对织轴产生的力矩大于制动力和其他各种阻力对织轴产生的阻力矩时，织轴便被经纱拖动而送出经纱，送经动作是被动的，是依靠经纱的张力将经纱从织轴上拉出。采用这种送经机构，织出的织物外观比较丰满，但因完全依赖于经纱张力的大小，送经长度难保均匀一致。
半积极半消极式送经：是设有一传动织轴转动的装置，织轴转动量根据经纱张力自动控制。送经量受经纱张力控制，送经的动作是主动的。半消极半积极式送经机构就其机构组成来讲可分为三部分：经纱张力探测部分；张力信号处理部分和经纱送出部分。这种送经方式由于张力基本恒定，送经量精确，应用最为广泛。
积极式送经：在织造时不管经纱张力大小，根据对经纱的需求量，按设定送出恒定量的经纱，送经量与经纱张力无关，送经动作是主动的。这种方式当纱持条干差异较大时会造成张力波动较大等弊端。多用于特种织物。
2.按传动性质可分为：机械式送经和电子式送经。

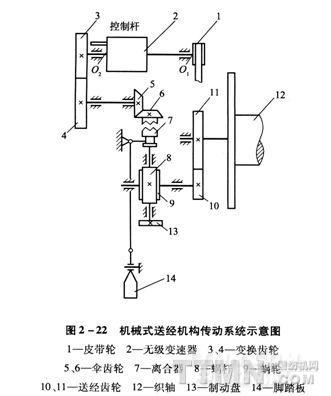

(1)机械式送经机构(图2—22)：
.jpg)
