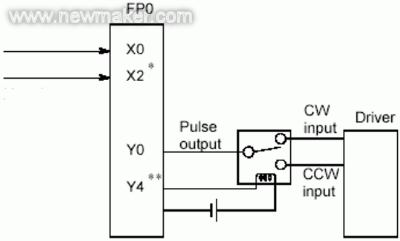

图3双脉冲输出图
PLC控制步进电机在送经装置上的应用
采用PLC控制的步进电机的变频特性运用在纺织机的送经装置中很好地解决了经纱内部张力不均匀的问题，使产品的质量产生了质的飞跃。
(1)经纱张力信号检测

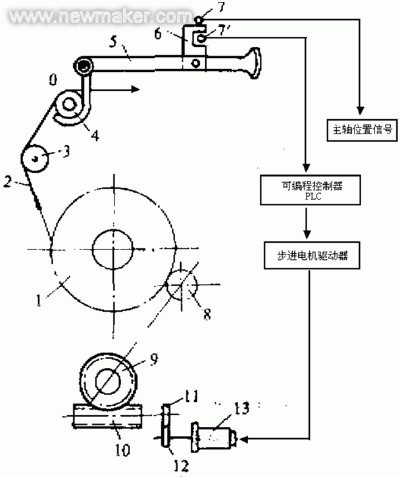

本装置是通过检测后梁的摆动是否超出范围来检测经纱张力的波动是否满足要求，不满足要求时就控制送经装置予以调整。如图4，当经纱2的张力发生波动时，活动后梁4带动张力感应杆5绕点O摆动。当检测片6进入接近开关7的有效作用区时，接近开关7就发出一高电平信号。以PLC为核心的控制器根据这一信号和主轴位置信号，启动步进电机13，驱动织轴送出经纱。接近开关7’是极限张力检测开关。当经纱张力过大或过小时，检测片6将遮挡接近开关7’，7’输出的高电平信号到控制器后，控制器就会关掉织机，以便进行人工处理。主轴位置的检测是为了控制送经运动的允许时间，以避开打纬，保证纬纱能被打紧。主轴位置的检测同样采用的是接近开关非接触式检测。
.gif)
图4送经装置结构图
(2)织轴驱动系统
织轴驱动系统由步进电机驱动器、步进电机、蜗轮减速器和织轴四部份组成。它的作用原理是：控制系统送来的信号经驱动放大处理后，驱动步进电机转动，然后经过减速器减速，再传动织轴，放出经纱。
对于织机送经机构，其负载特点是：当步进电机正转送出经纱时，经纱张力不是负载阻力，而是驱动力。因此步进电机只需输出较小力矩，克服蜗杆蜗轮自锁性，织轴即可回转经。此时步进电机转速可能较高(由纬密定)；当步进电机反转张紧经纱时，经纱张力是负载阻力，步进电机需输出较大的驱动转矩，而此时步进电机转速要求较低，步进电机的输出矩频特性(如图5虚线所示)正好与其相适应。因此、步进电机非常适合于这类伺服机构低转速大转矩、高转速小转矩和高精度的要求，是织机送经机构理想的驱动元件。

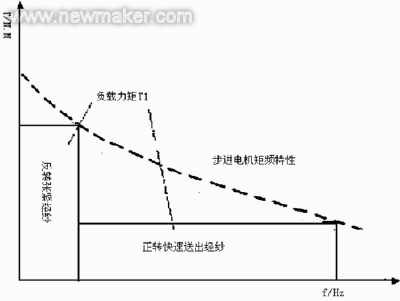

图5织机送经装置负载转矩图
送经装置采用的是2相56系列步进电机DM5676A。它的技术指标如下：步距角：1.8_；相电流：2.0A；保持转矩：1.35Nm；静转矩：0.07Nm；转动惯量：4.6*10-5Kgm2。反应式步进电机具有结构简单，经久耐用，力矩－惯性比高、步进频率高、响应快、步距角小等优点，是目前国内外应用最多的一种步进电机。
