在钢筘把引入梭口的新纬纱推向织口，与经纱交织形成织物时，纬纱和经纱之间有一个比较复杂的受力过程，对织物形成有较大影响。
一、打纬开始阶段
在平综以后的初始阶段，经纬纱开始相互屈曲抱合，产生摩擦作用，因而出现了阻碍纬纱移动的阻力。随着纬纱移动阻力的出现，经纱张力亦稍稍增加，但由于此时钢筘至织口的距离相当大，这种相互屈曲和摩擦的程度并不很显著。随着纬纱继续被推向织口，经纬纱线间相互屈曲和摩擦的作用就逐渐增加。当纬纱被钢筘推到离织口第一根纬纱一定距离时，就会遇到开始显著增长的阻力。对于不同的织物品种，因经纬纱交织时的作用激烈程度不同，故阻力显著增长的时间也不同。
二、钢筘打纬到最前方及打纬阻力
在打纬开始以后，打纬作用波及织口，随着钢筘继续向机前方向移动，织口将被推向前方，同时新纬纱在钢筘的打击下，将压力传给相邻的纬纱。如图9-8(a)所示，使织口处原第一根纬纱A向第二根纬纱B靠近，而第二根又向第三根纬纱C靠近，如此等等，相对于经纱略做移动。与此同时，经纬纱线间产生急剧的摩擦和屈曲作用，当钢筘到达最前方位置时，这些作用最为剧烈，因而产生最大的阻力，这个最大的阻力称为打纬阻力。此刻，钢筘对纬纱的作用力也达到最大，称为打纬力。打纬力与打纬阻力是一对作用力与反作用力。

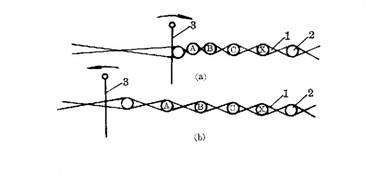

图9-8  织物形成区的纬纱变化
1－经纱  2－纬纱  3－钢筘
某一织物在织造时的打纬阻力或打纬力的大小，表示其纬纱打紧的难易程度。一定的织物在一定的上机条件下，打紧纬纱并使纬密均匀所需的打纬力是不变的。在织机开车和运转过程中，打纬力的变化会引起纬纱打紧程度的变化，严重时使织物纬密发生改变，产生纬向稀密路织疵。

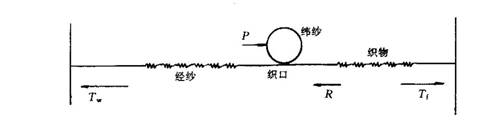

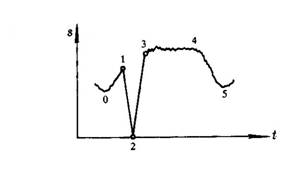

打纬阻力是由打纬时经纬纱之间的摩擦阻力和经纬纱变形产生的弹性阻力迭加而成。在整个打纬过程中，摩擦阻力和弹性阻力所占的比例是在变化的，在打纬的开始阶段，摩擦阻
