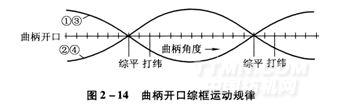

曲柄开口机构的综框运动规律如图2—14所示。
曲柄开口运动具有近似简谐运动的特点,所以较适应高速。综框在最上或最下位置时,升降速度低;在综平位置时,升降速度高。对于短纤类平纹织物,综平标准时间一般设定在310°,长丝类平纹织物的标准平综时间一般设定在330°。综平时间晚,有利于减少经纱的摩擦,但不利于把纬纱打紧,织物组织不丰满。
2.凸轮开口
凸轮开口按综框驱动机构的性质可分为消极式和积极式两种。消极式凸轮开口机构由开口凸轮箱、钢丝绳及导轮、回综箱三部分组成。它由回综箱中的回综弹簧控制综框复位。积极式开口凸轮机构用共轭凸轮驱动综框升降,不需要回综装置。欧洲喷气织机多配置积极式凸轮开口机构,最多8页综框。日本机型多配消极式凸轮开口。

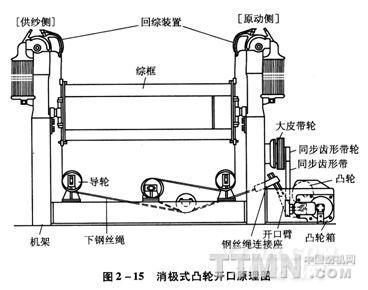

(1)消极式凸轮开口机构:由于凸轮轮廓面形状可以按照开口工艺进行设计,所以凸轮开口机构的运动性质可以弥补连杆开口机构运动性质难以改变的不足,拓展了织物的适应性。它不仅能织制平纹、斜纹和缎纹,而且可以织造灯芯绒及某些复合组织的织物。因此是用户广泛采用的开口型式(图2—15)。
在图2—15中,当凸轮由小半径转到大半径时,通过转子和开口臂将连接在综框上的钢丝绳向右拉动使综框从最高点运动到最低点;同时回综弹簧受力伸长储蓄能量。当开口凸轮继续转动从大半径转向小半径时,整个回综系统则靠回综弹簧储蓄的能量使综框回复到原位,即从最低到最高。
这种开口机构大,综框的上下运动规律取决于开口凸轮的外廓线形状的设计;回综靠弹簧能量的释放。因此,凸轮外轮廓的设计加工直接影响着开口性能的好坏,弹簧质量直接影响着综框运动的平稳性。
综框的运动必须满足:开口清晰;适于高速运转;综框运动一定要平稳;开口到最大时应有一定的静止时间。
