开口

1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。完成开口动作的结构称为开口机构。　

2、开口机构的作用：

（1）使经纱上下分开，形成梭口。

（2）根据织物组织的要求，控制经纱的升降次序。

3、开口机构的类型：

（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。

（2）多臂开口机构：织制较复杂的小花纹织物。可用16页综框，最多可达32页综框。

（3）提花开口机构：织制复杂的大花纹织物。它直接用综丝控制每根经纱的升降。

开口机构

一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）

用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。

注：A.中心轴（凸轮轴）每一回转，形成两次梭口；

B.梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；

C.综框的运动规律：由凸轮外廓形状决定。

（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360º/Rw

(2)优缺点：A.结构简单，安装维修方便，制造精度要求不高。

B.吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。

C.踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。

D.

二、多臂开口机构——当Rw>8时，一般采用多臂开口。

1.工作原理

2.机构组成

纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。

阅读装置：将纹板信息转化成控制提综的动作。

提综、回综装置：分别执行提综、回综动作。3、多臂开口机构的分类

（1）按传动方式分

单动式：主轴一回转，拉刀往复一次仅形成一次梭口，每页综框只需配一把拉钩。构件动作剧烈，织速受到限制，低速织机。

复动式：主轴每两转，上下拉刀各作一次往复运动，形成两次梭口。动作比较缓和，能适应较高速度，广泛应用。

（2）按纹板和阅读装置分

机械式：纹钉：阅读装置受纹钉驱动而工作

穿孔带：阅读装置的探针主动探索纹板有孔无孔信息。

机电式：纹板：穿孔纸

阅读装置：逻辑处理与控制系统，通过光电探测纹板纸的纹孔信息，来控制电磁机构作用。

电子式：集成芯片（Eprom）储存综框升降信息。

阅读装

梭口

一、有关梭口的概念

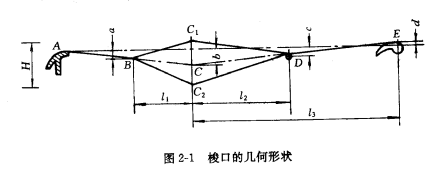

梭口：开口时，经纱上下分开，形成纬纱的通道，BC1DC2

上层经纱：BC1D

下层经纱：BC2D

综平位置：梭口完全闭合时BCD

梭口高度H：开口时经纱随同综框上下运动时的最大位移C1C2（H）

梭口深度：织口B到经停架中导棒D之间的水平距离l1+l2

前部梭口：BC1C2

后部梭口：C1C2D

二、经纱位置线

定义：经纱处于综平位置时，经纱由织口至后梁所构成的一条曲折线BCDE。

径直线：如果D、E两点在BC直线的延长线上，则经纱位置线是一根直线，称为径直线。

三、拉伸变形的计算

开口过程中，经纱受拉伸、摩擦、弯曲等机械作用，易产生断头。拉伸变形越大，经纱断头越多。

综平时，梭口部分经纱长度：L0＝BC+CD

梭口满口时，上下层经纱长度L1，L2分别为：L1＝BC1+C1D,L2＝BC2+

四、影响拉伸变形的因素

影响拉伸变形的参数主要是梭口高度，梭口后部深度及后梁高度。

1、梭口高度——经纱变形几乎与梭口高度的平方成正比。在保证纬纱顺利通过梭口的前提下，应尽量减小H，以减少断头。

2、梭口的后部长度

一般l1<l2，l1是不变的，改变的只是l2,当l2上升，则上下层经纱变形量下降（在H不变的情况下）。

3、后梁高低（相对胸梁位置而定）

后梁在径直线上： 上下层经纱变形量=0，上下层经纱张力相等，形成等张力梭口。

后梁在径直线上方： 上下层经纱变形量>0，下层经纱张力>上层经纱，形成不等张力梭口。

后梁过高，开口不清（ 上层经纱张力小，下层经纱张力大），过低，下层经纱张力不足，对梭子运动不利。

五、摩擦——摩擦是引起经纱断头的原因之一

改变摩擦大小的途径：1、减小停经片对经纱的摩擦，合理选择停经片重量；

2、减小后梁对经纱的摩擦，适当减小后梁仰角；

3、减小综眼对经纱的摩擦；

4、减小钢筘对经纱的摩擦；

5、梭子对经纱的摩擦。

六、梭口高度

1、梭口高度：开口时经纱随综框上下运动的最大位移。

2、影响梭口高度的主要因素：引

七、梭口形式及比较

1、清晰梭口：梭口满开时，梭口前部的上下层经纱均处于同一平面内。

清晰梭口使梭子飞行平稳，开口清晰，但经纱张力差异大，易造成布面不平整，摩擦增大，断头增多。

2、非清晰梭口：梭口满开时，上下层经纱均不处于同一平面内。

非清晰梭口不利于梭子飞行，尤其是下层经纱不平齐，不能成为梭子飞行的可靠依托。

3、半清晰梭口：梭口满开时，下层经纱处于同一平面内，而上层经纱不在同一平面内。

下层经纱平齐，有利于梭子的平稳飞行，上层经纱不平齐，能减少经纱张力差异，改善织物的匀整度。

4.小双层梭口：无论在上层或下层，总是第三页综的经纱高于第一页综的经纱，第四页综的经纱高于第二页综的经纱。

小双层梭口属非清晰梭口，用于织制细号高密织物。因为采用四页综，分两次平综，经纱的相互摩擦和由于

静电引起的粘连下降，以利开清梭口，减少织疵。

八、开口方式

在形成梭口时，按照综框运动的方式，通常有下列三种：

1、中央闭合梭口——每完成一次开口运动时，所有经纱都要回到中央经位置线，然后再上下分开形成梭口，

优点：（1）在形成梭口各个时期，上下层经纱所受张力相同；

（2）从平综到梭口满开，经纱的位移距离仅为梭口的高度一半，形成梭口所需的时间较少；

（3）平综时，所有经纱均会聚在一起，便于经纱断头后穿入综筘。

缺点：（1）经纱运动频繁，摩擦增多，断头机会增加；

（2）所有经纱都处在移动状态，下层经纱变位

综框运动角和运动规律

一、综框运动角

1、开口工作圆图和开口周期图

织机主轴每一回转，经纱形成一次梭口，经纱运动经历三个阶段：

开口阶段：经纱离开综平位置，上下分开，直到梭口满开为止。

静止阶段：使纬纱有足够的时间通过梭口，经纱要有一段时间静止不动。

闭合阶段：经纱从梭口满开位置返回到综平位置。

这三个时期的长短，一般用织机主轴一回转中所占角度来表示，即：开口角，静止角，闭合角。

综框运动角=开口角+静止角+闭合角

开口工作圆图：织机主要机构运动时间参数标注在织机主轴回转的圆周图上。前止点的主轴位置角为0º，以此作为度量基准。

开口周期图：以织机主轴回转角作为横坐标，以梭口在其形成过程中的高度变化为纵坐标而描绘出的曲线图。

2、综平时间——即开口时间，是主要

二、综框运动角的分配

1、分配原则：（1）按时开清梭口，有利于梭子飞行。

（2）综框运动平稳，避免震动，晃动，跳动。

（3）经纱损伤小，断头率低。

2、确定因素：

（1）织机筘幅，（2）织物种类，（3）织机速度，（4）不同的开口机构，（5）不同的引纬方式，（6）不同综框的运动规律，等。

三、综框运动规律

综框运动规律是指综框在开口，闭口过程中的位移与织机主轴转角之间的关系。

简谐运动规律：简谐运动是质点作等速圆周运动时，它在该圆的直径上的投影的位移规律。
