本次开发的家纺面料具体规格为:经纬纱均为7.3tex精梳纯棉纱,经密787根/10cm,纬密720根/10cm,幅宽267cm,总经根数为21040根。花型的设计以突出纯棉细特纱的柔软、舒适为重,浮长适中,又突出适于家纺面料特性风格的大提花,且紧跟时尚流行趋势,保证面料的高档实用、清新秀丽与典雅大方。
为确保在高速喷气织机上不出现纱线磨断、纠缠现象,稳定效率和确保产品质量。我们在浆纱工序采用了引进的特阔幅贝宁格BEN-SIZETEC双浆槽浆纱机。
1.浆纱工艺

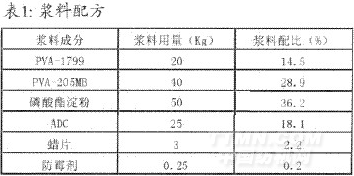

由于本产品为纯棉细特高密织物,总经根数多、经纱密度大,浆纱采用24只经轴进行并合,织轴幅宽277.5cm,上浆困难,加之纱线较细,强力较低,织造难度系数也大。如果上浆率偏小,或者上浆不匀,则不能很好的伏贴毛羽,容易造成断经,再加上高速喷气织机开口又小,如果开口不清,极易造成阻纬,导致产生疵布。因此,此品种上浆时既要有较好的浸透以适当增强,又要有良好的被覆以贴伏毛羽,并形成柔韧光滑的浆膜以增加耐磨,以保证开口清晰,适应喷气织机高速、大张力的织造要求。本着既能达到上浆质量、满足织造及成品要求,又尽量少用PVA、减少环境污染,同时兼顾浆纱成本的原则。采用的浆料配方如表1所示:
日本可乐丽公司生产的PVA-205MB聚合度为550,醇解度为88%,因其聚合度低且颗粒小,溶解速度快,缩短了PVA的煮浆时间。同时PVA-205MB的粘度很低,只有4.5mPa.s~5.4mPa.s,其良好的流动性有利于浆液渗透到纱线内部,可以解决细特高密品种的渗透不够问题,并且也符合浆料选择高浓低粘的要求。并且PVA-205MB浆料已加入了消泡剂,其消泡速度可达99%左右,能解决PVA上浆起泡问题,从而稳定浆纱质量。PVA-205MB浆膜强力低,按一定比例与PVA-1799混用,可以降低总体浆膜强力,利于干分绞,从而保持浆膜完整性,降低再生毛羽。
磷酸酯淀粉是根据高分子设计原理,经多元变性合成的一种纺织专用浆料,具有高浓低粘、水溶性好及渗透性能好的特点。磷酸酯淀粉的浆液粘度稳定、粘结力强,浆出的纱线浆膜光滑且耐磨。并且退浆容易,无环境污染。
[1][2]下一页>>
