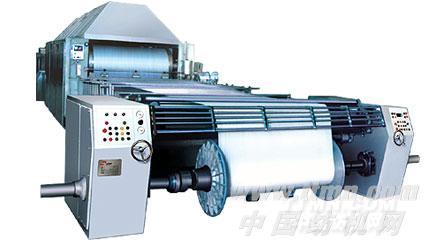

ASGA362型系列浆纱机
时间：2007年08月08日
盐城市宏华纺织机械有限公司 |
|
| 联系人:韩巨明 | 电话: |
| 传真:0515-82681868 | 地址:浙江省杭州市滨江区滨盛路3911号 |
| 邮编:310032 | 邮箱: |
| 网址:http://www.atexco.com/ | |
.jpg)
本系列浆纱机适应于纺织工业前织设备上浆工序，适应有梭及无梭织机的配套需要，满足淀粉浆、化学浆及混合浆料对纯棉、麻及其与化纤混纺织物的经纱上浆。
本系列浆纱机由车头、浆槽、全烘筒烘房、轴架及电控柜等部分组成。

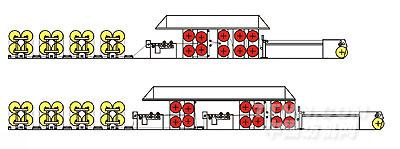

ASGA362型系列浆纱机工艺流程图
.jpg)
各组件的技术特征
车头
主传动：变频调速。
织轴卷绕直径Ф110-800mm，Ф1000mm。
织轴卷绕采用PUX3、、PUX4型无级变速器（PIV）（ASGA362B/C型）或磁粉离合器+P5型无级变速器（PIV）（ASGA362A型）。
织轴正反向卷绕，可适应双织轴织机AB轴的要求。
上落轴、织轴加压、伸缩筘升降、测长辊加压等动作均采用气动控制。
自动上落轴装置。
双罗拉侧面压纱、最大压纱力为3kN。
干区张力通过XP1型无级变速器调节。
单面上蜡及预融装置。
电子计长打印装置。
浆槽
工作幅宽：1800mm。
浆槽容积：主浆槽240L，辅助浆槽180L。
双浸双压式加压形式。前后压浆辊气动双侧同步加压。前压浆辊压力随车速变化两级切换。
蒸汽直接加热。
独立马达驱动循环浆泵，槽底进浆，溢流口回浆。
配置湿分绞棒，随车速变化而变化。
湿区张力通过XP1型无级变速器调节。
.jpg)
烘房
采用Ф800mm平板封头不锈钢烘筒，工作幅宽1800mm，预烘烘筒表面涂覆四氟乙烯防粘层。
分组传动。采用链条、有齿及无齿链轮积极传动。
风机对热湿空气强迫排风。
.jpg)
轴架
四只经轴为一组，上下放置。
经轴最大直径Ф800mm，幅宽1800mm。
.jpg)
电气控制
全机采用高可靠性PLC，实行逻辑控制。
常规电气均采用符合国际IEC标准的高可靠性原器件组装。
ASGA362型系列浆纱机主要规格及技术要求
项目 | ASGA362-D | ASGA362-S | |
幅宽 （mm） | 2000，2400，2800 | 2000，2400，2800 | |
织轴卷状 （mm） | Φ800, Φ1000 | Φ800，Φ1000 | |
烘桶数量 | 8，10，12 | 12 | |
经轴数量 | 16，20 | 16，20，24 | |
经轴最大直径 （mm） | Φ800, Φ1000 | Φ800, Φ1000 | |
速度 （m/min） | 1.2-60 | 1.2-60 | |
压浆力 （KN） | ≤15.20 | ≤15.20 | |
烘燥能力 （kgH2O/hr.) | 600，800 | 800 | |
装机功率 （Kw） | 24 | 27 | |
战地面积 （L×M）（mm） | 200型（16轴） | 24211×5180 | 26445×5180 |
240型（16轴） | 25011×5580 | 27445×5580 | |
280型（20轴） | 27731×5980 | 30165×5980 | |
