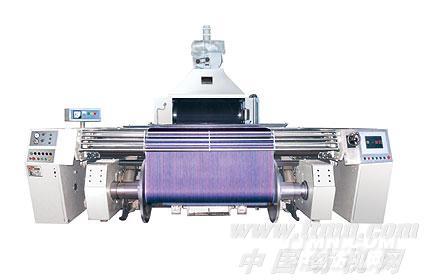

ASGA363型系列浆纱机
时间：2007年08月08日
盐城市宏华纺织机械有限公司 |
|
| 联系人:韩巨明 | 电话: |
| 传真:0515-82681868 | 地址:浙江省杭州市滨江区滨盛路3911号 |
| 邮编:310032 | 邮箱: |
| 网址:http://www.atexco.com/ | |
.jpg)
本系列浆纱机主要是为了适应无梭织机前织配套阔幅、高密织物的上浆工艺要求而设计。
本系列浆纱机采用了机电一体化技术，较为系统地配备了工艺参数在线检测及实时控制系统。采用单元组合式结构，以满足不同用户，不同织物品种的不同上浆要求。

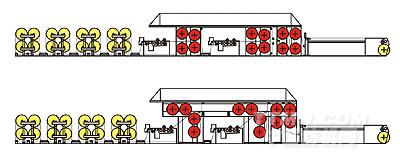

ASGA363型系列浆纱机工艺流程图
.jpg)
各组件的技术特征
车头
主传动采用变频无级调速装置。
织轴卷绕采用张力自动调整式无级变速器（PIV）。正反向卷绕，可适应双织轴织机AB轴的要求。
上落轴、织轴加压、伸缩筘升降、测长辊加压、卷绕张力的设定等动作均采用气动控制。
测长辊测长。
单面上蜡及预融装置。
可移动式织轴传动箱座，实现拍合和调幅。
自动上落轴装置。
双罗拉式侧面压纱装置，最大压纱力为3kN。
干区张力调整通过XP1型无级变速器实现。
浆槽
工作幅宽：1800mm。
双浸四压式结构，具有侧压功能。
压浆力线性变化功能。
浆液循环采用独立电机驱动的浆泵。
蒸汽直接加热。
浆槽容积：主浆槽240L，辅助浆槽180L。
湿区张力通过XP1型无级变速器精细调节。
湿分绞棒随车速变化而变化。
烘房
采用Ф800mm平板封头不锈钢烘筒，工作幅宽1800mm，单元组合结构，每组4只烘筒，预烘烘筒表面涂覆四氟乙烯防粘层。
每组烘房设有离合装置，采用链条、有齿及无齿链轮积极传动。
风机对热湿空气强迫排风。
轴架
四只经轴为一组，上下放置。
经轴最大直径Ф800mm，幅宽1800mm。
按用户需要，可配用国内外各种整经机的经轴及经轴数量。
经纱退绕张力自控系统。
电气控制
整机采用了高性能PLC可编程序控制器，同时配备了触摸屏，对设备的运行状况，工艺参数进行在线检测及实时控制。
经纱退绕张力自控系统。
浆液温度自控系统。
压浆力线性加压自控系统。
浆液液位自控系统。
烘燥温度自控系统。
回潮率自控系统。
伸长率在线检测及精细调节系统。
主传动变频调速系统。
ASGA363型系列浆纱机主要规格及技术要求
项目 | ASGA363-D | ASGA363-S | |
幅宽 （mm） | 2000，2400， 2800，3200，3600 | 2000，2400， 2800，3200，3600 | |
织轴卷状 （mm） | Φ800, Φ1000 | Φ800，Φ1000 | |
烘桶数量 | 10 | 12 | |
经轴数量 | 16 | 16，20，24 | |
经轴最大直径 （mm） | Φ800, Φ1000 | Φ800, Φ1000 | |
速度 （m/min） | 5-60， 5-80 | 5-60 | |
爬行速度 （m/min） | 0.5-1 | 0.5-1 | |
压浆力 （KN） | ≤20 | ≤20.40 | |
烘燥能力 （kgH2O/hr.) | 600，800 | 800 | |
装机功率 （Kw） | 24 | 27 | |
战地面积 （L×M）（mm） | 200型（16轴） | 23577×4440 | 26693×4440 |
240型（16轴） | 24377×4840 | 27493×4840 | |
280型（16轴） | 27097×5240 | 30213×5240 | |
320型（16轴） | 30347×5640 | 33463×5640 | |
360型（16轴） | 30747×6040 | 36213×6040 | |
