运动控制卡DMC5480

发布时间：2012-01-17

主要特点

DMC5480

产品特点

* 轨迹控制型4轴运动控制卡

* 32位2.2版PCI总线

* 控制电机的脉冲频率高达10MHz

* 6种脉冲/方向输出模式：Pulse/DIR、CW/CCW 等

* 2~4轴硬件直线插补、任意2轴硬件圆弧插补

* 多轴连续插补运动，512级缓冲

* 多种回零点模式及零点自动搜索

* 4轴增量式编码器信号输入

* 高速位置锁存硬件位置比较及触发

* 最多36位通用数字输入/32位通用数字输出

* 梯形速度曲线、S形速度曲线

* 一台PC机可同时使用8块运动控制卡，最多32轴

* 在强干扰环境下工作，可选配带金属外壳的接线盒ACC2410

产品概述

* 高性能多轴连续轨迹运动控制卡

DMC5480是一款基于PCI总线的高性能运动控制卡，它可控制多达四轴步进或伺服电机。与雷赛的DMC5400系列产品相比，他们具有更快的运动速度、有更好的连续插补功能，更多的位置比较点等优势。为研发制造多轴工业自动化设备提供了优良的控制器解决方案。

* 直线和圆弧插补

DMC5480提供了2轴、3轴和4轴直线插补函数，任意2轴可进行圆弧插补；插补函数由硬件实现，故插补速度快。

* 连续插补运动

DMC5480具有缓冲积存器结构，多达512级缓冲，这使得连续运动指令之间的连接没有任何间隔，因而连续插补运动十分连续，在处理小线段插补时，轨迹非常平滑。

* 在运动中可修改速度及终点位置

DMC5480提供了强大的修改速度、目标位置函数，在电机运动过程中，程序可以根据不同的条件修改该运动过程的速度和目标位置。

* 位置锁存

DMC5480提供位置锁存函数，当锁存信号LTC被触发，编码器当前位置就立即被捕获。该动作由硬件高速完成，确保位置测量准确、可靠。

* 位置比较

DMC5480提供位置比较函数，当电机位置和寄存器中的位置相同时，立即自动操作IO或者进行其他处理，可以同时缓冲多达128个比较点。

主要应用领域

电子产品加工、装配设备，如：影像仪、丝印机、贴片机、PCB钻孔机等

激光加工设备，如激光雕刻，激光切割

机器视觉及自动检测设备

生物、医学自动采样、处理设备

工业机器人

专用数控机床

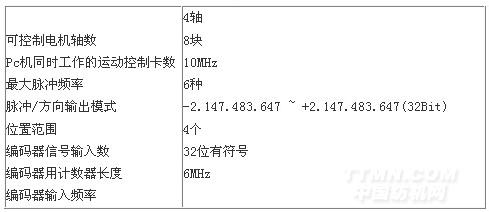

运动控制指标

运动控制I/O接口信号

通用数字I/O

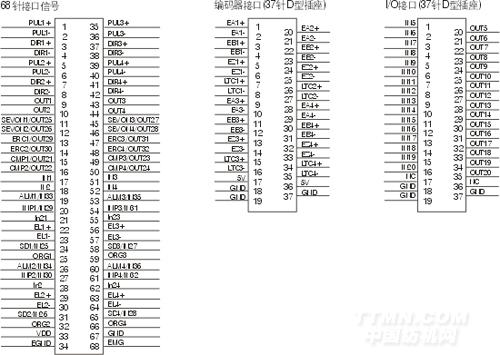

接口插座定义

软件支持

WINDOWS 操作系统

驱动软件、函数库支持WINDOWS XP/2K/NT/98/VISTA

推荐使用VB/VC++/BCB编程工具、VB/VC++/CB/LabView

编辑工具

MOTION5480演示软件

MOTION5480演示软件可帮助软件工程师了解运动函数、检测硬件系统

订货信息
