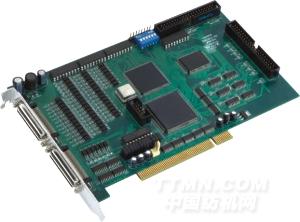

运动控制卡DMC2610

发布时间:2012-01-17






主要特点

运动控制卡DMC2610

产品特点
■采用二个68针高密度SCSI 插座,使6个电机控制,引出线只占用一个PC机插槽位置
■32位2.2版PCI总线, 33MHz
■脉冲输出频率高达5MHz
■6种脉冲/方向输出模式: Pulse/DIR、CW/CCW 等
■2~4轴硬件直线插补,任意2轴软件圆弧插补
■交流伺服电机接口专用信号
■6轴增量式编码器信号输入
■编码器用计数器为有符号28位计数器
■16位通用数字输入/14位通用数字输出
■梯形速度曲线、S形速度曲线
■ 一台PC机中可同时使用8块运动控制卡,共48轴

产品概述

●高性能6轴运动控制器
DMC2610是一款基于PCI总线的高性能运动控制卡,可控制六轴步进或伺服电机,其它功能与雷赛的DMC2410运动控制卡一样。和DMC1410控制卡相比,他们具有更快的运动速度、有更好的直线和圆弧插补功能,同时还增加了编码器位置锁存、位置比较等高级功能。为研发制造多轴工业自动化设备提供了优良的控制器解决方案。

●在运动中可修改速度及终点位置
DMC2610提供了强大的修改速度、目标位置函数,在电机运动过程中,程序可以根据不同的条件修改该运动过程的速度和目标位置。

●直线和圆弧插补
DMC2610提供了2轴、3轴和4轴直线插补函数,任意2轴可进行圆弧插补。直线插补函数由硬件实现,故插补速度快。

●连续插补运动
DMC2610具有缓冲寄存器结构,这使得连续运动指令之间的连接没有任何间隔,因而连续插补运动十分连续、平滑。

● 位置锁存
DMC2610提供位置锁存函数,当锁存信号LTC被触发,编码器当前位置就立即被捕获。该动作由硬件高速完成,确保位置测量准确、可靠。

●位置锁存
DMC2610提供位置比较函数,当电机位置和寄存器中的位置相同时,立即自动送出触发信CMP。

●运动同时开始或停止
使用软件或外部输入信号可以控制DMC2610的六个轴或多块DM2210、2410和2610卡上的轴同时开始运动或同时减速、停止运动。

主要应用领域
电子产品加工、装配设备,包括:
丝印机、PCB钻孔机、飞针测试机、固晶机
激光加工设备
机器视觉及自动检测设备
生物、医学自动采样、处理设备
工业机器人,特殊数控机床




运动控制指标

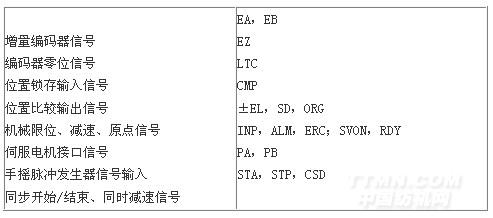

运动控制I/O接口信号


通用数字I/O

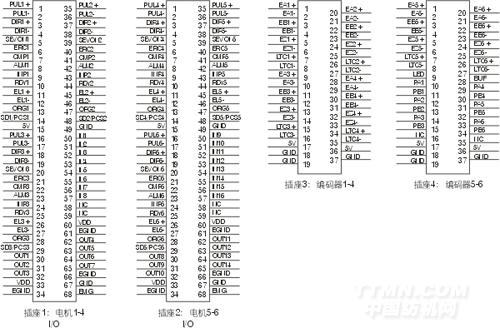

接口插座定义



软件支持
Windows 平台
驱动软件、函数库支持Windows XP/2K/NT/98/VISTA
推荐使用VB/VC++/CB/LabView编程工具
MOTION2610演示软件
MOTION2610演示软件可帮助客户了解运动函数、检测硬件系统

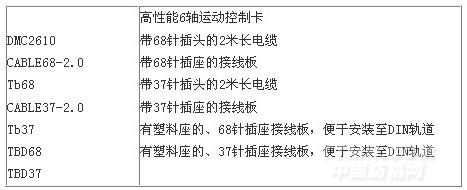

订货信息
