四轴运动控制卡DMC1410
发布时间：2012-01-17
.jpg)
主要特点

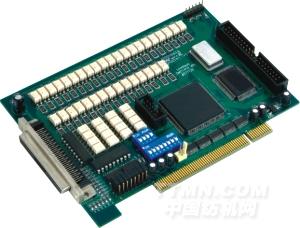

MC1410 四轴运动控制卡
功能简介：
DMC1410运动控制卡是一款价格便宜、编程简易的PCI总线4轴运动控制卡，最多可控制4轴步进电机或伺服电机。每轴位置指令脉冲频率可达400KHz，可用单路脉冲（脉冲/方向）或双路脉冲（正脉冲/负脉冲）方式输出，可以是差分式或单端式接口，适合于控制各种电机。
电机和大多数I/O信号全部布置在一个68芯高密度插座上，使信号连接方便、紧凑、可靠。DMC1410主要用于多轴点位运动控制，也可用PC机软件实现多轴直线插补、2轴圆弧插补等功能。和DMC1000卡相比，DMC1410卡将通用I/O数增加到60路。其中16路输入为光电隔离，12路输出为光电隔离，并提高了驱动能力，可直接控制小型继电器、电磁阀、指示灯等开关器件。
特点：
■4轴步进/伺服电机控制；
■32位PCI总线，即插即用；
■最大输出脉冲频率400KHz；
■软件实现多轴直线插补和2轴圆弧插补；
■可选择梯形或S形速度曲线；
■运动中可实时变速；
■多轴同时启停；
■30位通用数字输入口，16路有光电隔离；
■30位通用数字输出口，12路有光电隔离及驱动；
■一台PC机可同时使用8块运动控制卡，最多32轴；
应用对象：
高速高精度X-Y-Z台控制
半导体加工和测试设备
PCB板铣边机等电子产品加工设备
生物、医学自动采样、处理设备
包装设备
高级游戏机控制
硬件规格：
控制轴数 4轴
最大脉冲频率 400KHz
位置脉冲设置范围 -16,777,215 ~+16,777,215
脉冲输出模式 2种
工作温度 0 oC - 50 oC
贮存温度 -20 oC - 80 oC
湿度 5-85%，非结露
电源功能 —
插槽电源(输入) 5VDC±5%，最大900mA
外部电源(输入) 2-24VDC±5%，最大500mA
尺寸 146.5mm(L) × 106.5mm
运动控制I/O接口信号
机械限位、减速、原点信号： ±EL、SD、ORG
同步开始/结束、同时减速信号： STA，STP
数字 I/O
通用数字输入口：14路：LVTTL电平，无光电隔离
通用数字输出口：18路：LVTTL电平，无光电隔离
软件支持：
Windows 操作系统
支持Windows XP/2K/NT/98/VISTA
推荐使用VB/VC++/CB/LabView编程工具
MOTION1000 演示软件
MOTION1000 演示软件可帮助客户了解运动函数、检测硬件系统
接口插座定义：
订货信息：
控制卡：DMC1410(四轴型)
附 件：CABLE68-2.0
TB68
TBD68
CABLE37-2.0
Eb37
TB37
Soft 1410：DMC1410软件和手册
