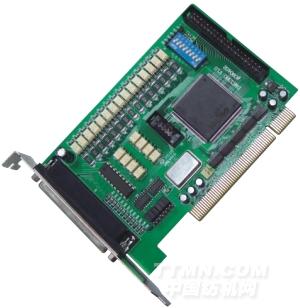

三轴运动控制卡DMC1380

发布时间：2012-01-17

主要特点

DMC1380经济型3轴运动控制卡

功能简介：

DMC1380运动控制卡是一款价格便宜、使用方便的PCI总线3轴运动控制卡。每轴位置指令脉冲频率可达1.2MHz，可用单路脉冲（脉冲/方向）或双路脉冲（正脉冲/负脉冲）方式输出，可以是差分式或单端式信号接口，适合于控制各种步进电机、交流伺服电机。

DMC1380主要用于多轴点位运动控制，具有梯形速度控制功能，还可用PC机软件实现多轴直线插补功能。电机和I/O信号全部布置在两个37针插座上。电机控制接口上的IO信号有光电隔离，另一个37针接口上的IO不带隔离。

DMC1380卡包含55路I/O端口。其中15路输入口为光电隔离，8路输出口为光电隔离；其它输入输出口为非隔离。与雷泰DMC1000卡相比，提高了I/O驱动能力，可直接控制小型继电器、电磁阀、指示灯等开关器件。

特点：

■高性价比

■3轴步进/伺服电机控制

■32位PCI总线，即插即用

■最大输出脉冲频率1.2 MHz

■位置控制、速度控制2种模式

■软件实现多轴直线插补

■最多23位数字输入/32位数字输出

■一台PC机可同时使用15块运动控制卡，控制45轴

应用对象：

半导体产品自动加工和测试设备

电子产品自动加工和测试设备

生物、医学自动采样、处理设备

自动包装设备

数控钻孔设备

技术规格：

运动控制指标

可控制电机数：3轴

PC机同时工作的运动控制卡数：15块

最大脉冲频率：1.2 MHz

脉冲/方向输出模式：2种

位置范围：：-16,777,216～+ 16,777,215 (24Bit)

运动控制I/O接口信号

每轴都配有机械限位±EL、减速±SD、原点ORG信号

这些信号也可定义为通用数字输入信号

数字 I/O

通用数字输入口：23路，其中：15路光电隔离、8路无隔离

通用数字输出口：32路，其中：8路光电隔离、24路无隔离

软件支持：

Windows 平台

驱动软件、函数库支持Windows XP/2K/NT/98

推荐使用VB、VC++、CB、LabView编程工具

MOTION1000演示软件：可帮助用户调试运动控制函数、检测硬件系统

接口插座定义：

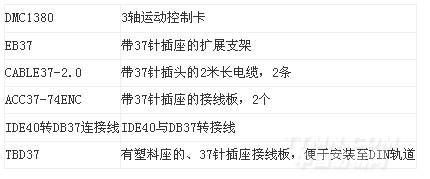

订货信息：
