全闭环直流伺服驱动器DCS811

发布时间:2012-01-17






主要特点

全闭环直流伺服驱动器DCS811

特性

* 工作电压范围:+18~80VDC;

* 最大连续工作工作电流11A;

* 可驱动24V/36V/48V/60V,20W~400W无编码器直流伺服电机;

* 可接收单端/差分控制信号;

* 脉冲控制频率和位置反馈响应大于500KHz

* 可接差分式负载编码器;

* 采用电子阻尼控制技术和快速力矩控制技术,提高系统的响应速度,有效抑制系统振动,适用于精密控制负载点位置的场合;

概述

DCS811是针对精密位置控制而推出的全闭环直流伺服驱动产品,其可以直接驱动无编码器的直流伺服电机,而根据负载编码器的反馈信号实现负载的精密位置控制。DCS811不仅具有数字直流伺服驱动器的优点,而且采用了电子阻尼和快速力矩控制技术,提高驱动系统的响应速度和有效抑制系统振动,同时具有更高的响应频率,特别适用于要求高精度位置控制场合。

配套电机

DCM50xxx和DCM57xxx的无编码器直流伺服电机

应用领域

广泛应用于喷绘、写真及、数控机床、纺织印刷等行业,特别适合要求高精度位置控制的应用领域。



端口定义

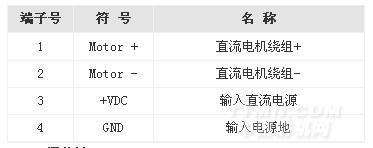

电机和电源输入端口

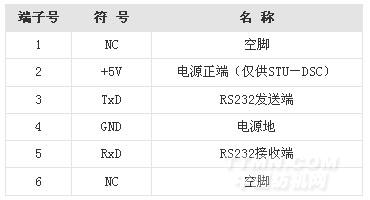

RS232通信端口

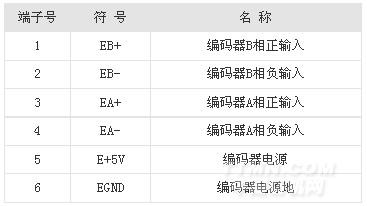

负载编码器信号输入端口




控制信号端口


典型接线方式

DCS811差分接线方式

DCS811单端接线方式

安装尺寸
