单端式直流伺服驱动器DCS810S

发布时间:2012-01-17





主要特点

单端式直流伺服驱动器DCS810S

特性

■工作电压范围:+18~80VDC;

■最大连续工作工作电流10A;

■可驱动24V/36V/48V/60V,20W~400W单端式直流伺服电机;

■可接收单端控制信号;

■编码器为单端接线方式;

■提供非隔离故障输出信号;

概述

DCS810S的控制指令和编码器接口采用单端接入方式,其是雷赛科技推出的一款高性能比全数字直流伺服驱动器。

DCS810S不仅具有全数字直流伺服的特点,其接口与雷赛DB810直流伺服驱动器完全兼容,

并提供一路非隔离故障输出信号,驱动器可以内置四组控制参数,用户可通过一个2位拨码开关选择最合适的控制参数。

DCS810S特别适用于低成本、高稳定性、高可靠性场合。

配套电机:

DCM50xxx-xxx和DCM57xxx-xxx的单端电机

应用领域

广泛应用于喷绘、中小型雕刻、电子加工、数控机床、包装设备、纺织印刷等行业。

在用户期望振动极小、超低噪音、高精度、高速度和高抗干扰的设备中使用,效果尤佳。




端口说明

电机和电源输入端口

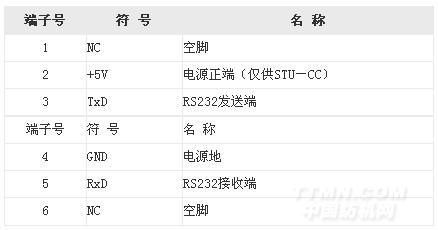

RS232通信端口

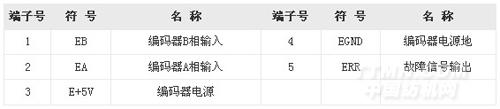

编码器信号输入端口

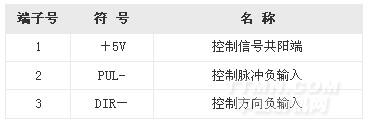

控制信号端口

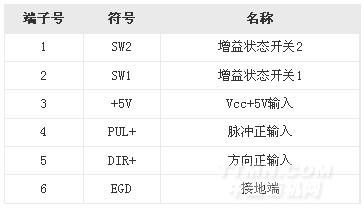

内置参数设定


注:驱动器内置有3组典型应用控制参数,用户不可以设置,当SW1和SW2都为OFF时,客户可通过ProTuner调试软件和STU-AC调试器修改默认控制参数值。

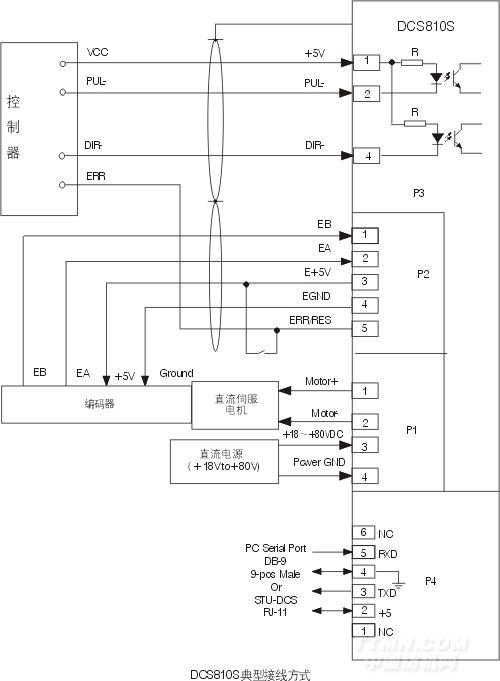

典型接线方式


DCS810S典型接线方式

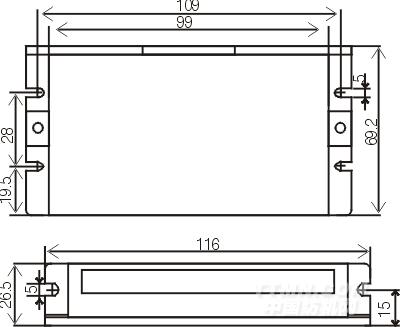

安装尺寸
