SMC6400B独立工作型高级四轴运动控制器
发布时间:2012-01-17
主要特点

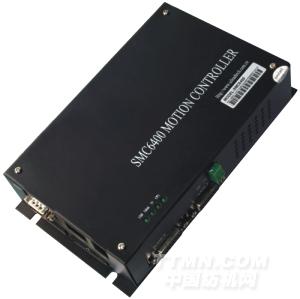

SMC6400B独立工作型高级4轴运动控制器
功能介绍:
高性能的独立工作型运动控制器以32位RISC为核心,控制4轴步进电机、伺服电机完成各种功能强大的单轴、多轴运动,可脱离PC机独立工作。
●G代码编程
采用ISO国标标准G代码编程,易学易用。既可以在文本显示器、触摸屏上直接编写G代码,也可以在PC机上编程,然后通过USB通讯口或U盘下载至控制器。
●示教编程
可以通过文本显示器、触摸屏进行轨迹示教,编写简单的轨迹控制程序,不需要学习任何编程语言。
●USB通讯口和U盘接口
支持USB1.1全速通讯接口及U盘接口。可以通过USB接口从PC机下载用户程序、设置系统参数,也可用U盘拷贝程序。
●程序存储功能
程序存储器容量达32M,G代码程序最长可达5000行。
●直线、圆弧插补及连续插补功能
具有任意2-4轴高速直线插补功能、任意2轴圆弧插补功能、连续插补功能。
应用场合:
电子产品自动化加工、装配、测试
半导体、LCD自动加工、检测
激光切割、雕铣、打标设备
机器视觉及测量自动化
生物医学取样和处理设备
工业机器人
专用数控机床
特点:
■不需要PC机就可以独立工作
■不需要学习VB、VC语言就可以编程
■32位CPU, 60MHz, Rev1.0
■脉冲输出速度最大达8MHz
■脉冲输出可选择: 脉冲/方向, 双脉冲
■2-4轴直线插补
■2轴圆弧插补
■多轴连续插补
■2种回零方式
■梯型和S型速度曲线可编程
■多轴同步启动/停止
■每轴提供限位、回零信号
■每轴提供标准伺服电机控制信号
■通用16位数字输入信号,有光电隔离
■通用24位数字输出信号
■提供文本显示器、触摸屏接口
技术规格:

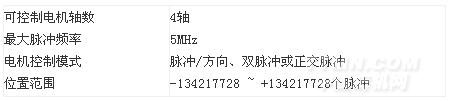

运动控制参数
运动控制I/O接口信号
通用数字 I/O

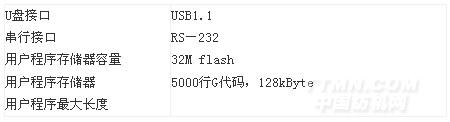

通讯接口协议
控制器电源与尺寸

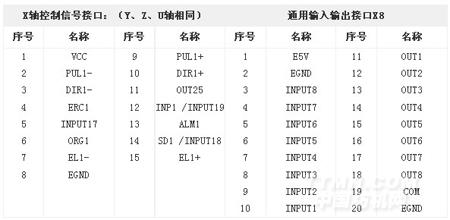

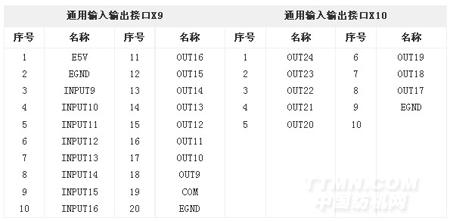

主要接口插座定义:
软件:
提供PC模拟触摸屏软件;PC G 代码编译软件。
缺省预装SC400 数控系统软件,支持:在线触摸屏编程,示教输入,密码保护,可以完全脱机运行。
订货信息:
SMC6400 独立工作式高级4轴运动控制器
ACC6400 接线板
9PIN 公母非交叉串口线一根
选配:威纶506MV触摸屏
