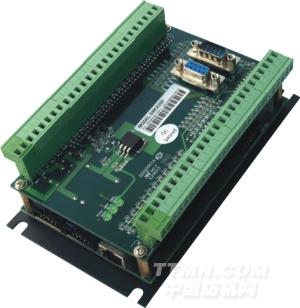

SMC6200以太网型两轴运动控制器
发布时间:2012-01-17
主要特点
SMC6200 以太网型2轴运动控制器
产品特点:
■以太网型运动控制器
■不需要学习VB、VC语言就可以编程
■脉冲输出速度最大达5MHz
■脉冲输出可选择: 脉冲/方向, 双脉冲
■2轴直线插补
■2轴圆弧插补
■多轴连续插补
■3种回零方式
■梯型和S型速度曲线可编程
■每轴提供限位、回零信号
■通用24位数字输入信号,有光电隔离
■通用16位数字输出信号,有光电隔离
■提供文本显示器、触摸屏接口
功能介绍:
高性能的独立工作式运动控制器以FPGA为核心,控制2轴步进电机、伺服电机完成各种功能强大的单轴、多轴运动。通过以太网实现自动生产线网络控制。
100M以太网接口
支持10/100M以太网接口。可以在线设置系统参数,也可用U盘拷贝程序。
G代码编程
采用ISO国标标准G代码编程,易学易用。既可以在文本显示器、触摸屏上直接编写G代码,也可以在PC机上编程,然后通过串口和以太网下载至控制器。
示教编程
可以通过文本显示器、触摸屏进行轨迹示教,编写简单的轨迹控制程序,不需要学习任何编程语言。
程序存储功能
程序存储器最多999个文件,G代码程序最长可达200000行。
直线、圆弧插补及连续插补功能
具有2轴高速直线插补功能、任意2轴圆弧插补功能、连续插补功能。
PWM、DA输出
具有2路PWM输出,2路DA(0-5V)输出。
应用场合:
电子产品自动化加工、装配、测试
半导体、LCD自动加工、检测
激光切割、雕铣、打标设备
生物医学取样和处理设备
工业机器人
专用数控机床
技术规格:
运动控制参数
运动控制I/O接口信号

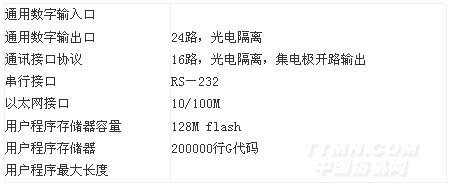

通用数字 I/O
控制器电源与外形尺寸

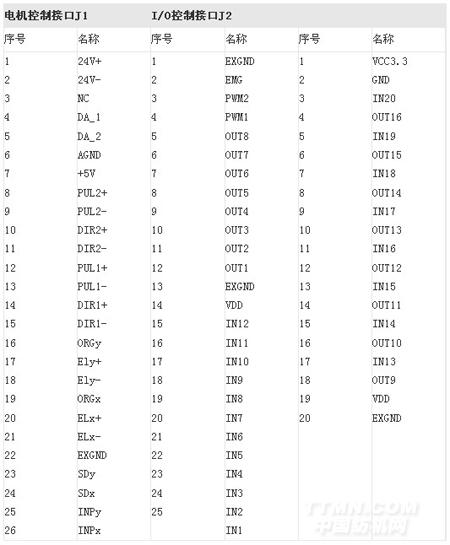

主要接口插座定义:
软件:
提供PC模拟触摸屏软件;PC MOTION6200在线控制软件。
提供PC 编程VCVB函数库。
订货信息:
SMC6200独立工作式高级2轴运动控制器
ACC6200接线板
9PIN公母头非交叉串口线一根
选配:威纶506MV触摸屏
