57系列三相步进电机
发布时间：2012-01-17
.jpg)

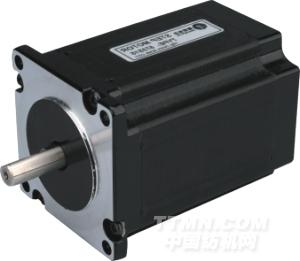

57系列三相步进电机
通用规格
|
步距精度
|
+5%(整步、空载)
|
|
温升
|
80°CMax
|
|
环境温度
|
-10°C -- +50°C
|
|
绝缘电阻
|
100MΩmin.500VDC
|
|
耐压
|
500VAC for one minute
|
|
径向跳动
|
0.06 Max.(450g-load)
|
|
轴向跳动
|
0.08 max.(450g-load)
|
技术规格
|
Model No.
|
相数
|
步距角
|
保持转矩
|
额定电流
|
相电感
|
相电阻
|
引线数量
|
转子惯量
|
定位转矩
|
电机重量
|
机身长
|
|
(°)
|
N.M
|
A
|
mH
|
Ohm
|
g.cm²
|
Kg.cm
|
Kg
|
mm
|
|||
|
573S05
|
3
|
1.2
|
0.45
|
5.2
|
1.4
|
1.3
|
6
|
110
|
0.21
|
0.4
|
42
|
|
573S09
|
3
|
1.2
|
0.9
|
3.5
|
1.7
|
0.8
|
6
|
300
|
0.4
|
0.75
|
56
|
|
573S15
|
3
|
1.2
|
1.5
|
5.2
|
1.35
|
0.9
|
6
|
480
|
0.68
|
1.1
|
79
|
*以上仅为代表性产品

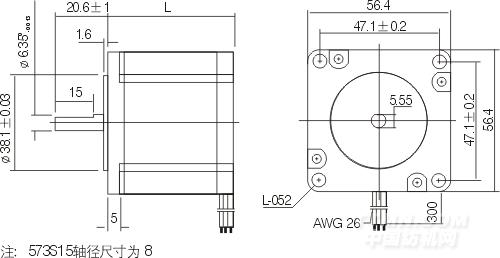

外形尺寸
.jpg)

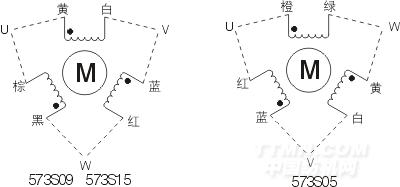

接线图
.jpg)
