130系列两相步进电机
发布时间：2012-01-17
.jpg)

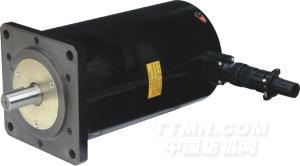

130系列两相步进电机
通用规格
|
步距精度
|
+5%(整步、空载)
|
|
温升
|
80°CMax
|
|
环境温度
|
-10°C -- +50°C
|
|
绝缘电阻
|
100MΩmin.500VDC
|
|
耐压
|
500VAC for one minute
|
|
径向跳动
|
0.06 Max.(450g-load)
|
|
轴向跳动
|
0.08 max.(450g-load)
|
技术规格
|
Model No.
|
相数
|
步距角
|
保持转矩
|
额定电流
|
相电感
|
相电阻
|
引线数量
|
转子惯量
|
定位转矩
|
电机重量
|
机身长
|
|
(°)
|
N.M
|
A
|
mH
|
Ohm
|
Kg.cm2
|
Kg.cm
|
Kg
|
mm
|
|||
|
130HS27
|
2
|
1.8
|
27
|
6
|
13.8
|
0.65
|
4
|
35
|
10
|
13
|
227
|
|
130HS33
|
2
|
1.8
|
33
|
6
|
7.2
|
0.72
|
4
|
35
|
10
|
13
|
227
|
|
130HS40
|
2
|
1.8
|
40
|
7
|
16.7
|
0.8
|
4
|
45.5
|
12
|
16
|
283
|
|
130HS45
|
2
|
1.8
|
45
|
7
|
9.5
|
0.9
|
4
|
48.4
|
16
|
19
|
283
|
*以上仅为代表性产品

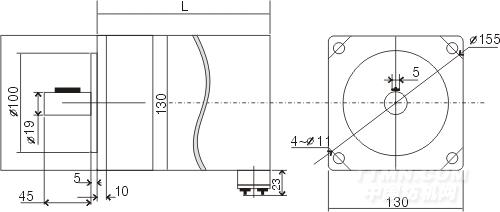

外形尺寸
.jpg)

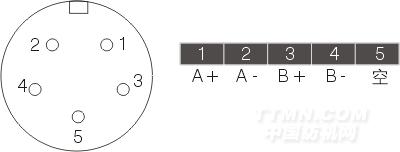

接线图
.jpg)

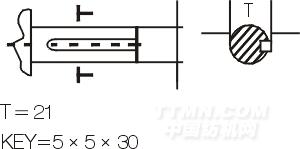

电机轴详细参数
.jpg)
