86系列两相步进电机
发布时间：2012-01-17
.jpg)
86系列两相步进电机
通用规格
|
步距精度
|
+5%(整步、空载)
|
|
温升
|
80°CMax
|
|
环境温度
|
-10°C -- +50°C
|
|
绝缘电阻
|
100MΩmin.500VDC
|
|
耐压
|
500VAC for one minute
|
|
径向跳动
|
0.06 Max.(450g-load)
|
|
轴向跳动
|
0.08 max.(450g-load)
|
技术规格
|
Model No.
|
相数
|
步距角
|
保持转矩
|
额定电流
|
相电感
|
相电阻
|
引线数量
|
转子惯量
|
定位转矩
|
电机重量
|
机身长
|
|
(°)
|
N.M
|
A
|
mH
|
Ohm
|
g.cm2
|
Kg.cm
|
Kg
|
mm
|
|||
|
86HS22
|
2
|
1.8
|
2.2
|
4
|
3.5
|
0.75
|
8
|
1300
|
1.5
|
2.6
|
94
|
|
86HS35
|
4
|
1.8
|
3.5
|
2.8
|
3.9
|
1.4
|
8
|
800
|
0.8
|
2
|
65
|
|
86HS38
|
4
|
1.8
|
3.8
|
4.3
|
2.7
|
0.6
|
8
|
1200
|
1
|
2.6
|
91
|
|
86HS45
|
4
|
1.8
|
4.5
|
4.2
|
3.5
|
0.8
|
8
|
1400
|
1.3
|
2.3
|
80
|
|
86HS85
|
4
|
1.8
|
8.5
|
4.9
|
5.2
|
0.95
|
8
|
2800
|
2.5
|
3.8
|
118
|
|
86HS120
|
4
|
1.8
|
12
|
4.9
|
8.7
|
1.4
|
8
|
4000
|
3.8
|
5.4
|
157
|
*以上仅为代表性产品

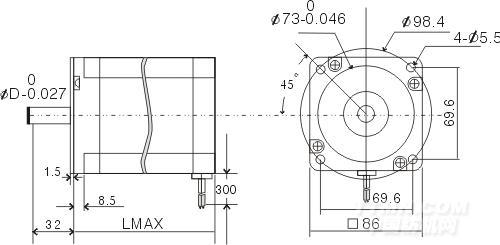

外形尺寸
.jpg)

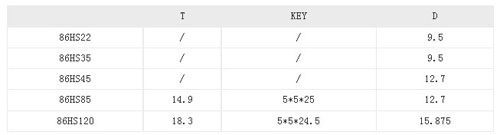

电机轴详细参数
.jpg)
.jpg)

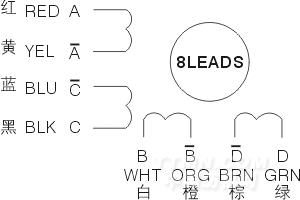

接线图
.jpg)

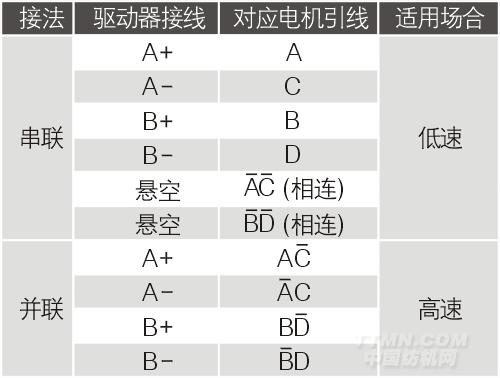

引线接法
.jpg)
