42系列两相步进电机

发布时间：2012-01-17

42系列两相步进电机

通用规格

步距精度

+5%(整步、空载)

温升

80°CMax

环境温度

-10°C -- +50°C

绝缘电阻

100MΩmin.500VDC

耐压

500VAC for one minute

径向跳动

0.06 Max.(450g-load)

轴向跳动

0.08 max.(450g-load)

技术规格

Model No.

相数

步距角

保持转矩

额定电流

相电感

相电阻

引线数量

转子惯量

定位转矩

电机重量

机身长

轴端长

(°)

N.M

A

mH

Ohm

g.cm2

Kg.cm

Kg

mm

mm

42HS02

2

1.8

0.22

0.4

21

12.5

4

57

0.15

0.24

40

16

42HSM02

2

0.9

0.24

0.87

7.5

3.1

4

38

0.15

0.23

34

21

42HS03

2

1.8

0.34

1

4

4.6

8

0.2

200

0.34

48

24

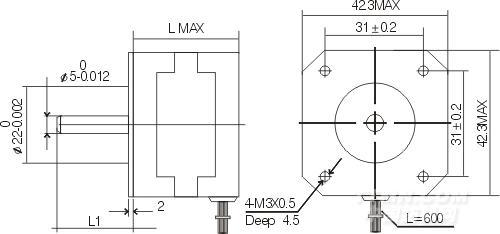

外形尺寸

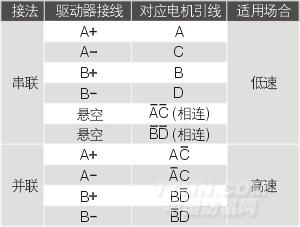

引线接法

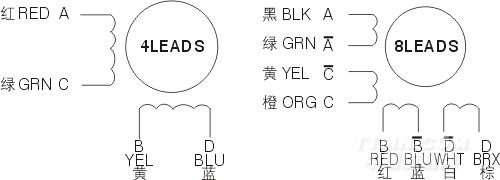

接线图

步距精度	+5%(整步、空载)
温升	80°CMax
环境温度	-10°C -- +50°C
绝缘电阻	100MΩmin.500VDC
耐压	500VAC for one minute
径向跳动	0.06 Max.(450g-load)
轴向跳动	0.08 max.(450g-load)

Model No.	相数	步距角	保持转矩	额定电流	相电感	相电阻	引线数量	转子惯量	定位转矩	电机重量	机身长	轴端长
Model No.	相数	(°)	N.M	A	mH	Ohm	引线数量	g.cm2	Kg.cm	Kg	mm	mm
42HS02	2	1.8	0.22	0.4	21	12.5	4	57	0.15	0.24	40	16
42HSM02	2	0.9	0.24	0.87	7.5	3.1	4	38	0.15	0.23	34	21
42HS03	2	1.8	0.34	1	4	4.6	8	0.2	200	0.34	48	24
