39系列两相步进电机

发布时间：2012-01-17

39系列两相步进电机

通用规格

步距精度

+5%(整步、空载)

温升

80°CMax

环境温度

-10°C -- +50°C

绝缘电阻

100MΩmin.500VDC

耐压

500VAC for one minute

径向跳动

0.06 Max.(450g-load)

轴向跳动

0.08 max.(450g-load)

技术规格

Model No.

相数

步距角

保持转矩

额定电流

相电感

相电阻

引线数量

转子惯量

定位转矩

电机重量

机身长

(°)

N.M

A

mH

Ohm

g.cm2

Kg.cm

Kg

mm

39HS01

2

1.8

0.065

0.4

7.5

6.6

4

11

0.12

0.2

20

39HS02

2

1.8

0.22

0.6

16

15

4

20

0.12

0.2

34

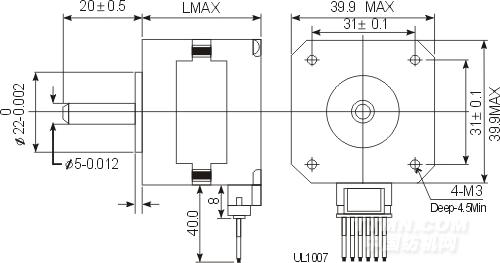

外形尺寸

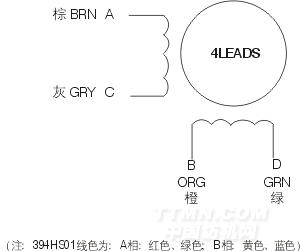

接线图

步距精度	+5%(整步、空载)
温升	80°CMax
环境温度	-10°C -- +50°C
绝缘电阻	100MΩmin.500VDC
耐压	500VAC for one minute
径向跳动	0.06 Max.(450g-load)
轴向跳动	0.08 max.(450g-load)

Model No.	相数	步距角	保持转矩	额定电流	相电感	相电阻	引线数量	转子惯量	定位转矩	电机重量	机身长
Model No.	相数	(°)	N.M	A	mH	Ohm	引线数量	g.cm2	Kg.cm	Kg	mm
39HS01	2	1.8	0.065	0.4	7.5	6.6	4	11	0.12	0.2	20
39HS02	2	1.8	0.22	0.6	16	15	4	20	0.12	0.2	34
