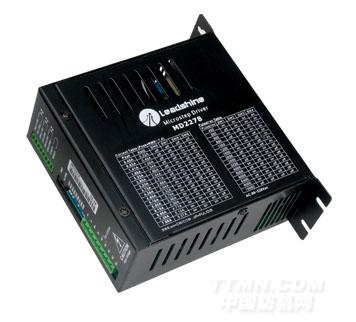

二相步进电机驱动器MD2278
发布时间:2012-01-17
主要特点
MD2278特性
●纯正弦电流控制技术,超低噪声
●交流供电电压80-220VAC
●输出电流0.45-7.8A(均值5.5A)
●光电隔离信号输入,脉冲响应频率最高可达400KHz
●有过压、欠压、过流、相间短路、过热保护功能
●十六档细分可选,400-10000步数/圈
●可驱动4、6、8线两相步进电机
应用领域
适合各种大中型自动化设备和仪器,例如:雕刻机、贴标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、高速度的设备中效果特佳。
概述
MD2278为采用雷赛专利技术设计开发的高细分两相步进电机驱动器,适合驱动110-130型的各种品牌的两相混合式步进电机。由于采用了先进的精密纯正弦电流控制技术,能大幅度降低电机运转时的噪声和振动,使得步进电机运转时的噪声和平稳性趋近于伺服电机的水平。和市场上的大多数同类细分驱动产品相比,步进电机和驱动器的发热量降幅达15-30%.
电气规格
说 明
|
MD2278
|
||
最小值
|
典型值
|
最大值
|
|
输出电流(A)
|
0.45 (均值0.3A)
|
5
|
7.8(均值5.5A)
|
输入电源电压(VDC)
|
80
|
180
|
220(含纹波)
|
逻辑输入电流(mA)
|
7
|
10
|
16
|
步进脉冲响应频率(KHZ)
|
0
|
-
|
400
|
绝缘电阻(MΩ)
|
500
|
-
|
-
|
电流设定
电流值(A)
|
SW6
|
SW7
|
SW8
|
SW9
|
0.45
|
OFF
|
OFF
|
OFF
|
OFF
|
0.93
|
OFF
|
OFF
|
OFF
|
ON
|
1.41
|
OFF
|
OFF
|
ON
|
OFF
|
1.88
|
OFF
|
OFF
|
ON
|
ON
|
2.33
|
OFF
|
ON
|
OFF
|
OFF
|
2.85
|
OFF
|
ON
|
OFF
|
ON
|
3.23
|
OFF
|
ON
|
ON
|
OFF
|
3.75
|
OFF
|
ON
|
ON
|
ON
|
4.26
|
ON
|
OFF
|
OFF
|
OFF
|
4.65
|
OFF
|
OFF
|
OFF
|
ON
|
5.18
|
ON
|
OFF
|
ON
|
OFF
|
5.55
|
ON
|
OFF
|
ON
|
ON
|
6.15
|
ON
|
ON
|
OFF
|
OFF
|
6.6
|
ON
|
ON
|
OFF
|
ON
|
7.2
|
ON
|
ON
|
ON
|
OFF
|
7.8
|
ON
|
ON
|
ON
|
ON
|
细分设定
步数/圈
|
SW1
|
SW2
|
SW3
|
SW4
|
400
|
ON
|
ON
|
ON
|
ON
|
500
|
OFF
|
ON
|
ON
|
ON
|
600
|
ON
|
OFF
|
ON
|
ON
|
800
|
OFF
|
OFF
|
ON
|
ON
|
1000
|
ON
|
ON
|
OFF
|
ON
|
1200
|
OFF
|
ON
|
OFF
|
ON
|
1600
|
ON
|
OFF
|
OFF
|
ON
|
2000
|
OFF
|
OFF
|
OFF
|
OFF
|
2400
|
ON
|
ON
|
ON
|
OFF
|
3200
|
OFF
|
ON
|
ON
|
OFF
|
4000
|
ON
|
OFF
|
ON
|
OFF
|
5000
|
OFF
|
OFF
|
ON
|
OFF
|
600
|
ON
|
ON
|
OFF
|
OFF
|
6400
|
OFF
|
ON
|
OFF
|
OFF
|
8000
|
ON
|
OFF
|
OFF
|
OFF
|
10000
|
OFF
|
OFF
|
OFF
|
OFF
|
控制方式设定
SW5:ON时为正脉冲和反脉冲控制方式
SW5:OFF时为脉冲和方向控制方式
P1弱电接线信号描述
信 号
|
功 能
|
PUL+(+5V)
|
脉冲信号:单脉冲控制方式时为脉冲控制信号,此时脉冲上升沿有效(差分和共阳极接法时);
双脉冲控制方式时为正转脉冲信号,脉冲上升沿有效。为了可靠响应,脉冲的低电平时应大于1.2μS。 |
PUL-(PUL)
|
|
DIR+(+5V)
|
方向信号:单脉冲控制方式时为高/低电平信号,双脉冲控制时为反转脉冲信号,脉冲上升沿有效。单/双脉冲控制方式设定由SW5实现。
为保证电机可靠响应,方向信号应先于脉冲信号至少5μs建立,电机的初始运行方向与电机的接线有关,互换任一相绕组(如A+、A-交换)可以改变电机初始运行的方向。 |
DIR-(DIR)
|
|
ENA+(+5V)
|
使能信号:此输入信号用于使能/禁止,高电平使能,低电平时驱动器将切断电机各相的电流使电机处于自由状态,此时步进脉冲不被响应。
|
ENA-(ENA)
|
|
READY+
|
输出报警信号正端:READY是一个集电极开路的光电藕合器的输出,当驱动器正常工作时输出有效,允许最高输入电压30VDC;最大输出电流20mA,一般可串联到PLC的输入端。
|
READY-
|
输出报警信号负端
|
P2强电接口描述
信号
|
功 能
|
AC
|
交流电源输入,80V--220V间任何值均可,但推荐值180V左右。
|
AC
|
|
A+、A-
|
电机A相。A+、A-互调,可更换一次电机运转方向。
|
B+、B-
|
电机B相。B+、B-互调,可更换一次电机运转方向。
|
PE
|
接地端子。
|

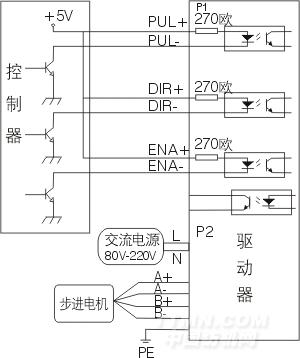

接线图

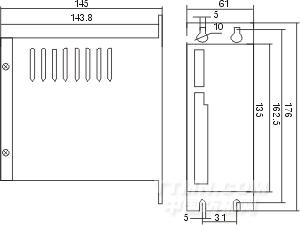

外形尺寸(单位:毫米)
