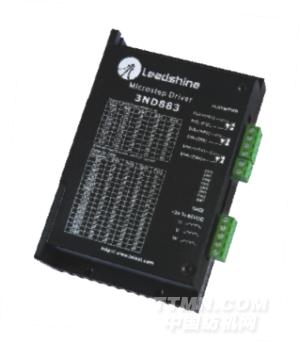

三相步进电机驱动器3ND883
发布时间：2012-01-17
.jpg)
主要特点
3ND883
产品特性
■高性价比、超低噪声
■电机和驱动器发热均较低
■供电电压可达80VDC
■输出电流峰值可达8.3A (均值5.9A)
■输入信号TTL兼容，静止时电流自动减半
■可驱动3、6线三相步进电机
■光隔离差分信号输入
■脉冲响应频率最高可达400KHz(更高可选)
■多达8种细分可选
产品概述
3ND883是雷赛公司最新推出的一款采用精密电流控制技术设计的高细分三相步进电机驱动器，适合驱动57~86机座号的各种品牌的三相步进电机，由于采用了先进的纯正弦电流控制技术，电机噪音和运行平稳性明显改善。和市场上的大多数其他细分驱动产品相比，3ND883驱动器与配套电机的发热量降幅达15%~30%以上。而且驱动器与配套三相步进电机能提高位置控制精度，因此特别适合于要求低噪声、低电机发热与高平稳性的高要求场合。
主要应用领域
适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高精度、高速度的设备中应用效果特佳。
电气规格
|
说明
|
单位
|
最小值
|
典型值
|
最大值
|
|
输出电流
|
A
|
2.1
|
-
|
8.3
|
|
输入电源电压
|
VDC
|
18
|
68
|
80
|
|
控制信号输入电流
|
mA
|
7
|
-
|
16
|
|
步进脉冲频率
|
KHz
|
0
|
-
|
400
|
|
脉冲低电平时间
|
μs
|
1.2
|
|
|
|
绝缘电阻
|
MΩ
|
500
|
|
|
工作电流设定
|
输出峰值电流
|
输出有效值电流
|
SW1
|
SW2
|
SW3
|
|
2.2A
|
1.57A
|
off
|
off
|
off
|
|
3.1A
|
2.21A
|
on
|
off
|
off
|
|
3.9A
|
2.78A
|
off
|
on
|
off
|
|
4.8A
|
3.43A
|
on
|
on
|
off
|
|
5.7A
|
4.07A
|
off
|
off
|
on
|
|
6.6A
|
4.71A
|
on
|
off
|
on
|
|
7.4A
|
5.28A
|
off
|
on
|
on
|
|
8.3A
|
5.93A
|
on
|
on
|
on
|
微步细分设定
|
步数/转
|
SW5
|
SW6
|
SW7
|
SW8
|
|
200
|
on
|
on
|
on
|
on
|
|
400
|
off
|
on
|
on
|
on
|
|
1600
|
on
|
off
|
on
|
on
|
|
3200
|
off
|
off
|
on
|
on
|
|
6400
|
on
|
on
|
off
|
on
|
|
12800
|
off
|
on
|
off
|
on
|
|
25600
|
on
|
off
|
off
|
on
|
|
500
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
1200
|
off
|
on
|
on
|
off
|
|
2000
|
on
|
off
|
on
|
off
|
|
4000
|
off
|
off
|
on
|
off
|
|
5000
|
on
|
on
|
off
|
off
|
|
6400
|
off
|
on
|
off
|
off
|
|
8000
|
on
|
off
|
off
|
off
|
|
10000
|
off
|
off
|
off
|
off
|
控制信号接口描述
|
名称
|
功能
|
|
PUL+（+5V）
|
脉冲控制信号：脉冲上升沿有效；PUL-高电平时4-5V，低电平时0-0.5V。为了可靠响应脉冲信号，脉冲宽度应大于1.2μs。如采用+12V或+24V时需串电阻。
|
|
PUL-（PUL）
|
|
|
DIR+（+5V）
|
方向信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少 5μs建立。电机的初始运行方向与电机的接线有关，互换三相绕组U、V、W的任何两根线可以改变电机初始运行的方向，DIR-高电平时4-5V，低电平时0-0.5V。
|
|
DIR-（DIR）
|
|
|
ENA+（+5V）
|
使能信号：此输入信号用于使能或禁止。ENA+ 接+5V，ENA-接低电平（或内部光耦导通）时，驱动器将切断电机各相的电流使电机处于自由状态，此时步进脉冲不被响应。当不需用此功能时，使能信号端悬空即可。
|
|
ENA-（ENA）
|
电源与电机接口描述
|
名称
|
功能
|
|
GND
|
直流电源地
|
|
+V
|
直流电源正极，+18V—+80V间任何值均可，但推荐值+36VDC左右。
|
|
U
|
三相电机U相
|
|
V
|
三相电机V相
|
|
W
|
三相电机W相
|
典型接线图

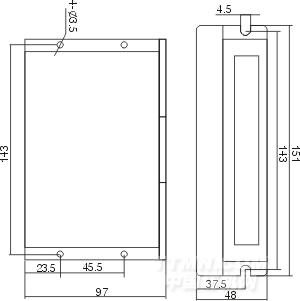

安装尺寸
.jpg)
适配电机选型
|
驱动器型号
|
电机规格
|
|
3ND883
|
57、86三相步进电机
|
