二相步进电机驱动器M325
发布时间:2012-01-17
主要特点

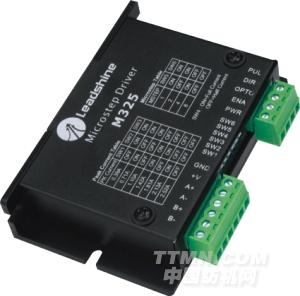

M325
产品特性
* 供电电压32VDC
* 输出电流0.39-2.5A
* M325细分精度1,2,4,8倍细分可选
* 动态改细分功能 (需定制)
* 可驱动4、6、8线两相步进电机
* 光隔离差分信号输入,脉冲响应频率最高可达100KHz
产品概述
M325为一款超小体积2.5A细分步进电机驱动器,适合驱动57以下各种品牌的两相混合式步进电机。由于采用新型的双极性恒流斩波驱动技术,使用同样的电机时可以比其它驱动方式输出更大的速度和功率。其细分功能使步进电机运转精度提高,振动减小,噪声降低。
此驱动器具备的其它特点有:单电源供电、光隔离输入、细分精度1-8倍。每秒两万次的斩波频率,可以消除驱动器中的斩波噪声。另一特有的功能是静止自动减流:当电机处于停止状态时,输出电流可自动降至较低值,从而减少电机和驱动器的发热。
主要应用领域
适合各种中小型自动化设备和仪器,例如:雕刻机、贴标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低振动、小噪声、高精度、高速度的设备中效果特佳。
电气规格
说明
|
单位
|
最小值
|
典型值
|
最大值
|
输出电流
|
A
|
0.39
|
-
|
2.5
|
输入电源电压
|
VDC
|
12
|
24
|
32
|
控制信号输入电流
|
mA
|
7
|
10
|
16
|
步进脉冲频率
|
KHz
|
0
|
-
|
100
|
绝缘电阻
|
MΩ
|
500
|
|
|
工作电流设定
输出峰值电流
|
SW1
|
SW2
|
SW3
|
0.39 A
|
off
|
on
|
On
|
0.71 A
|
on
|
off
|
on
|
1.10 A
|
off
|
off
|
On
|
1.42 A
|
on
|
on
|
off
|
1.61 A
|
off
|
on
|
Off
|
2.13 A
|
on
|
off
|
off
|
2.5 A
|
off
|
off
|
off
|
微步细分设定
步数/转
|
SW5
|
SW6
|
200
|
on
|
on
|
400
|
off
|
On
|
800
|
on
|
Off
|
1600
|
off
|
Off
|
接口信号描述
名称
|
功能
|
PUL
|
脉冲信号:上升沿有效,每当脉冲由低变高时电机走一步
|
DIR
|
方向信号:用于改变电机转向,TTL电平驱动
|
OPTO
|
光耦驱动电源
|
ENA
|
使能信号:禁止或允许驱动器工作,低电平禁止
|
GND
|
直流电源地
|
+V
|
直流电源正极,+12V—+32V间任何值均可,但推荐值+24V。
|
A+
|
电机A相
|
A-
|
电机A相
|
B+
|
电机B相
|
B-
|
电机B相
|

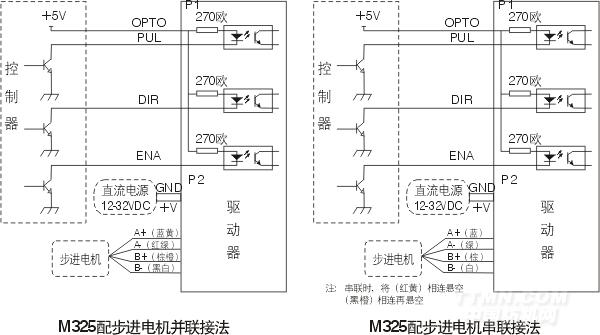

典型接线图

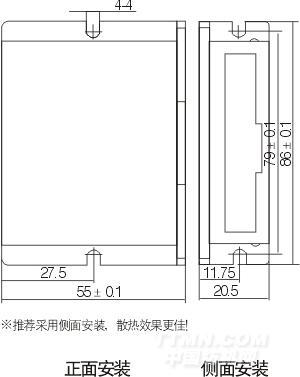

安装尺寸
适配电机选型
驱动器型号
|
电机规格
|
M325
|
35、39、42步进电机
|
