步进电机驱动器DM422C

发布时间：2012-01-17

主要特点

步进电机驱动器DM422C

产品概述

DM432C是雷赛公司新推出的数字式步进电机驱动器，采用最新32位DSP技术，用户可以设置256内的任意细分以

及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用低速/中速抗共振技术、内置微细分技

术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了

参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。
通过PC机软件ProTuner软件或STU调试器设置脉冲上升沿或下降沿触发有效；还可以设置单脉冲模式或双脉冲模

式。双脉冲模式时，另一端的信号必须保持在高电平或悬空。

主要应用领域

适合各种中小型自动化设备和仪器，例如：打标机、雕刻机、切割机、激光照排、医疗、绘图仪、数控机床、

自动装配设备等。在用户期望小噪声、高平稳性、高精度的设备中应用效果特佳。

驱动器功能说明

驱动器功能	操作说明
微步细分数设定	由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。
输出电流设定	由 SW1－SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的设定，请驱动器面版图说明。
自动半流功能	用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。
信号接口	OPTO接光藕驱动电源正端；PUL接脉冲控制端；DIR接方向控制端；ENA接使能端。
电机接口	A＋和 A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。
电源接口	采用直流电源供电，工作电压范围建议为18－40VDC，电源功率大于100W。
指示灯	驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。
安装说明	驱动器的外形尺寸为：86×55.5×20.5mm，安装孔距为78mm。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。

参数设定

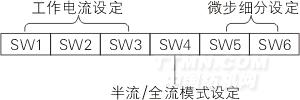

DM422C驱动器采用六位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下：】

工作电流设定

输出峰值电流	输出参考电流	SW1	SW2	SW3
Default		on	on	on
0.5A	0.35 A	off	on	on
0.7A	0.5 A	on	off	on
1A	0.7A	off	off	on
1.3A	0.9A	on	on	off
1.6A	1.2 A	off	on	off
1.9A	1.4 A	on	off	off
2.2A	1.6 A	off	off	off

微步细分设定

步数/转	SW5	SW6
Default	on	on
1600	off	on
3200	on	off
6400	off	off

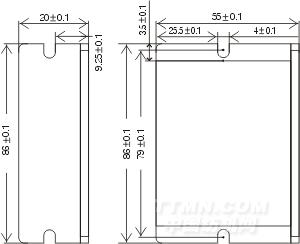

安装尺寸
