运动控制器SC100B
发布时间:2012-01-17
主要特点

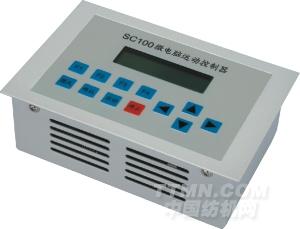

运动控制器SC100B
产品特点
■高性能,低价格
■10位通用数字I/O口 (4入6出)
■中文液晶显示 (2行/16字符) 和12键薄膜开关
■丰富指令集 (20余条指令可供用户编写复杂运动)
■可执行各种单向、循环、往复、延时、I/O等动作
■速度、长度和加速度可任意设定,单/双轴控制
■输出脉冲频率范围1-400KHz
■带原点、限位、光隔离、触发等功能
■自由编程,指令易学易用,程序可达100行
产品概述
带指令集的SC100B控制器是一种使用简单、编程容易、功能强大、价格优惠的步进电机控制器,用于执行各种单向、循环、往复、延时等运动,距离、速度、加速度、停留时间等参数可由键盘或指令轻易设定。步进控制信号和主要I/O口采用光电隔离,抗干扰能力强。SC100B控制器内含20余条操作指令、6项参数设定,功能强大。对于许多用途,用户可根据需要自行编写控制程序,然后用控制器面板上的按键输入,液晶显示器显示相应的指令和数据。对于特殊或十分复杂的用途,用户可委托雷赛工程师编制软件。
主要应用领域
定长剪切机、点胶机、切割机、包装机

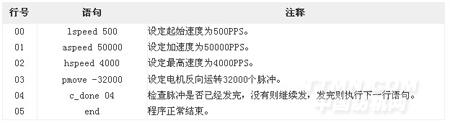

编程介绍
模式和参数介绍
SC100B控制器有四个基本模式:1、自动模式 2、手动模式 3、参数模式 4、编程模式在参数设定状态,用户可设定长度、点动速度、间隙补偿、脉冲当量等六种参数。在编程状态下,用户可使用lspeed,pmove,hmove等二十余条指令编写功能相当复杂的控制系统。在自动运行状态下,用户可一次执行完自己编写的程序,在手动运行状态下,程序将单步执行。
接口信号描述

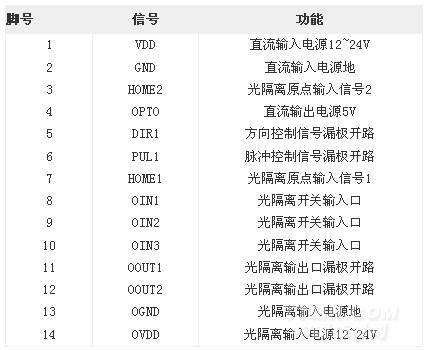

P1端口
P1端口

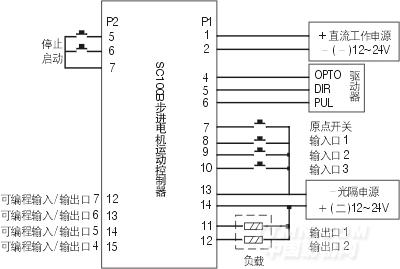

接口电路介绍
SC100B控制器提供两个接口,P1口为14位接线柱,用于脉冲、方向、原点、3位输入/2位输出,所有信号经光电隔离,11、12脚输出可驱动高达0.5A的负载。P2接口提供启动、停止、4位输入/输出。对I/O口需求多的用途,用户可用P2口,如需光隔的P2口信号则需另外购买与P2口相配的转接板。
订货信息
