您所在的位置：
随着纺织工业的迅速发展，我国每年约有6～7亿t染料废水排入水环境中，其排放量约占工业废水总排放量的1／10，是当前主要的水体污染源之一。染料废水的水质随纤维种类和加工工艺的不同而异，污染物组分差异也很大。若染料废水中含有大量有机污染物，排入水体后将消耗溶解氧，破坏水生态平衡，危及鱼类和其他水生生物的生存。沉于水底的有机物，会因厌氧分解而产生硫化氢等有害气体，恶化环境。因此，染料废水的综合治理已迫在眉睫。但是，随着染料种类的变化以及表面活性剂、化学浆料等的大量使用，染料废水处理的难度不断加大。
目前，常用的染料废水处理方法有生物法、混凝法、化学氧化法、电解法、吸附法等，其中吸附法由于操作简单、成本低、处理效果较好而被认为是处理染料废水的有效方法之一。该方法所用吸附材料主要有活性炭、粉煤灰、硅藻土以及膨润土等黏土材料。这些吸附材料中，膨润土可去除水中无机、有机污染物，具有储量丰富，廉价易得，化学、生物稳定性较高，比表面积、表面能大等诸多优点J。因此，系统深入地研究膨润土的吸附特性，对开发新型改性膨润土，提高膨润土在污水处理及环境修复中的应用价值具有重要意义。笔者以十六烷基三甲基氯化铵(CTAC)为改性剂对膨润土进行改性，分析了吸附条件对模拟染料废水脱色率的影响。
1实验
1．1药品及仪器
实验药品主要有十六烷基三甲基氯化铵(CTAC，分析纯)、钙基膨润土、无水碳酸钠(分析纯)、氢氧化钠、硝酸。为使实验结果具有可比性，选用一定浓度的酸性大红染料水溶液作为实验废水。实验仪器为电子天平、HZQ—X100型振荡培养箱、红外线干燥箱、752N型紫外可见分光光度计、80—2型电动离心机、HH一4型数显恒温水浴锅、马弗炉等。
1．2实验方法
1．2．1样品制备
(1)钠化膨润土
称取50 g钙基膨润土置于大烧杯中，分散制浆，再加入2 g无水碳酸钠，调节pH为8．0；将烧杯放人HZQ—Xl00型振荡培养箱中，
(2)有机改性膨润土取一定量的钠化膨润土，于大烧杯中制浆，加热到60℃时，再加入一定量的十六烷基三甲基氯化铵改性剂；迅速将烧杯放人HZQ—XIO0型振荡培养箱中，调节温度为25℃，转速为120 r／min，振荡2 h，然后将其放入红外干燥箱中，调节温度为90℃，进行干燥；再将其放人马弗炉中，调节温度为105℃，进一步干燥；干燥完全后取出，待冷却至室温后研磨样品，并过筛使其粒径小于0．074 mm，得到改性膨润土．密封备用。
1．2．2吸附实验
准确量取30 mL酸性大红模拟染料废水倒人250 mL锥形瓶中，调节pH至一定值，加入一定量的改性膨润土，振荡吸附一定时间后离心分离。在波长500 nm条件下测定酸性大红染料废水的吸光度，并计算脱色率(去除率)R，
R=(A0一A)／A0×100％，
式中：A0、A——吸附处理前后废水的吸光度。
2结果与讨论
2．1改性剂用量对吸附效果的影响

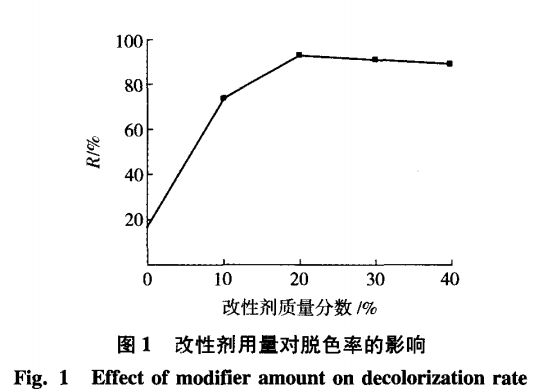

为确定有机阳离子季铵盐的用量对模拟染料废水吸附效果的影响，制得CTAC质量分数分别为0、10％、20％、30％、40％的有机改性膨润土，取该有机改性膨润土各0．2 g放入盛有100 mL质量浓度为20 mg／L的酸性大红染料模拟废水的锥形瓶中，保持温度为25ºC，pH为6．0，振荡吸附60 min。实验结果如图1所示。
由图1可知，当改性剂质量分数小于20％时，脱色率随着其用量的增加而增加；当改性剂质量分数为20％时，脱色率最高，可达91．83％，之后开始下降。这是由于有机膨润土是通过有机改性剂中的有机阳离与钠基膨润土中的Na发生离子交换反应获得，有机改性剂进入膨润土层间后加大了层间距。膨
2．2有机改性膨润土投加量对吸附效果的影响

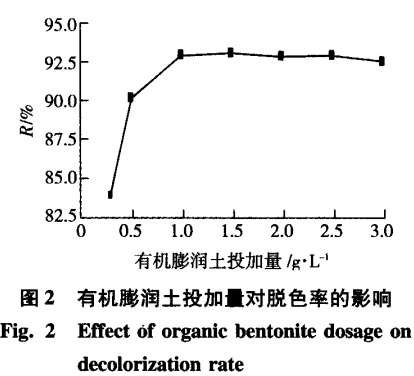

在温度为25℃，pH为6．0的条件下，于7只烧杯中分别加入不同质量的经20％CTAC改性剂改性的膨润土及100 mL质量浓度为20 mg／L的模拟染料废水，振荡吸附60 min，离心分离10 min，考察改性膨润土投加量对脱色率的影响，结果见图2。
由图2可知，当有机改性膨润土投加量小于1 g／L时，脱色率随着投加量的增加而增大；当投加量达到1．0 g／L时，脱色率最大，可达92．93％；当有机膨润土的投加量继续增大时，模拟染料废水的脱色率趋于稳定。这表明有机改性膨润土投加量为1．0 g／L时，对染料分子的吸附达到平衡。因此，有机改性膨润土的最佳投加量为1．0 g／L。
2．3振荡吸附时间对吸附效果的影响
取经20％CTAC改性剂改性的膨润土1．0 g／L，在温度为25 oC，pH为6．0，模拟废水初始质量浓度为20 mg／L的条件下，考查振荡吸附时间t对脱色率的影响，结果如图3所示。
由图3可知，振荡吸附时间小于30 min时，脱色率随着振荡吸附时间的增加逐渐升高，说明此时有机改性膨润土对染料分子的吸附尚未达到平衡。随着振荡吸附时间的延长，脱色率基本不变，说明经过有机改性的膨润土对染料废水吸附30 min左右就能达到吸附平衡，脱色率可达93．0
