毕加诺的剑杆织机技术的发展

内容提要： 毕加诺的 GTXPLUS剑杆织机已问世75多年，现在约有3 万多台剑杆织机长期生产应用，证实为最稳定、最容易操作的织机，GTXPLUS可以织最重厚的品种，也可根椐市场的需求生产各种轻薄的织物，对市场的适性很强。GTXPLUS剑杆织机为了进一步满足市场的需求，采用了许多现代新技术，使剑杆织机的耐用性进一步提高，新的织机广泛的应用了摸块化技术、电子控制技术、直连电机、筘幅加宽（穿筘幅宽可达460公分）、提高了品种适应性。电子多臂、电子提花及大提花；优化织机制造工艺及材料，使织机质量提高了水平。同时还降低了能耗，机上设有人机对话使操作简易方便。
关键词  摸块化技术  自动化控制技术  SUMO电动机  人机对话
比利时毕加诺是世界上制造剑杆织机及喷气织机的主要公司之一，在2011巴塞罗纳ITMA展出了15台剑杆及喷气织机，包括新生产的OPtiMax剑杆织机,它是最近在欧洲才问世的新型织机，毕加诺采用了摸块化设计，不同的织机可采用同一种开口机构，而不管布边组织如何不同或是多轴织造、平布边或网状布边。可以将凸轮箱改成多臂或提花，可根据市场短期的需求的变化而改变。
一、毕加诺剑杆织机的特点是可从织造开始到结束完全控制引纬动作并可连续的在最佳条件下引纬，而且在高速条件下使纱的浪费最少、保证最佳的织物质量、能耗低、效率高。
毕加诺的剑杆织机的特点：

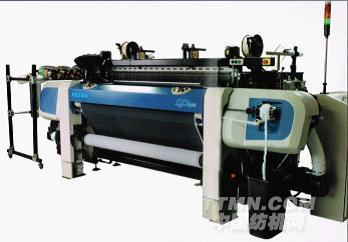

图1、必加诺的 GTXPLUS剑杆织机

1、优化开口的几和尺寸及夹纱器引纬或无飞行引纬系统的工艺关系，织机速度在1700m/min。可以很好的完成引纬。
2、在引纬侧装有荧光显示屏及人机对话板，可很方便的通过键盘设定、查看工艺及生产动态情况；
3、筘幅有190、210、220、230、250、300、320、340、360、380、400、430及460cm
4、电子设定开口工艺
5、幅宽调节方便
6、应用SUMO电机直接传动主轴
表1新型毕加诺OPTIMAX8剑杆织机产品举例

毕加诺剑杆织机的特点是可从织造开始到结束完全控制引纬动作并可连续的在最佳条件下引纬，而且在高速条件下使纱的浪费最少、保证最佳的织物质量、能耗低、效率高。
三、毕家诺GTXplus剑杆织机的技术进步要点
1、剑杆头的应用
市场上适用性最广的消极式剑头，是有槽式或圆柱型的标准剑头，可从最细的单丝纱到最粗糙的雪尼尔纱，都可以使用这种剑头引纬。
在GamMAX和GTX- MAX剑杆织机上的GHL型剑杆头，现在可用于GTXPLUS织机上。主要由于剑头小，使上层经纱可以调低，以降低经纱张力峰值。
2、毕家诺GTXplus剑杆织机的专利--选纬器：织机上的选纬器是微处理器单独控制的每个通道的选纬和回缩位置，可以优化设置不同的纬纱的选纬时间，因而极大的提高了织机的适用性。
3、电子布边系统独立于地组织提升布边纱、绞边纱和废边纱。綜平时间和花纹都是单独设定的，使织机可以织造更为复杂的边纱花纹。这也是一项专利，叫ELSY.
4、机械式折入布边装置是新设计的机械式折边装置，以适应折边的新要求。
5、电子送经与电子卷取系统是由开关磁阻电动机驱动的，电子控制与织机主驱动完全结合起来 以确保织造过程中无开车痕，这种集成控制系统是织造优质产品的保证。
6、寻纬系统：GTXplus剑杆织机上配有一个带有向前向后慢动功能的全自动寻纬装置。发生纬停时，微处理器会命令自动寻纬装置通过将所有机械同步，在断纬处打开梭口。在此过程中，打纬运动停止，使织机不会产生开车痕。
7、GTXplus剑杆织机的机器上配有双后梁是能够织造高密织物的关键。如果织造细支纱或低弹性纱时，可去掉第二根罗拉，是摸块化技术的应用。使后粱根数能很快的按品种改变。
8、键盘式数字液晶显示屏简化了微处理器的使用方法，所有需要诊断的数据、停车原因或档车工操作记录都能清晰的显示在显示屏上，因此节省了查找停车原因的时间。
9、GTXplus剑杆织机是通过专利技术ELSY装置的设计可将运动部件的数量减少到最少。可与高效的步进电动机相结合，比传统的凸轮驱动装置大大减少了能耗。两个ELSY装置的综平时间和花纹可在显示屏上独立设定。该装置不需要保养，更改织物幅宽方便，只需动一颗罗丝，即可改变ELSY的位置，省工省时间，降低了劳力成本。
10、毕加诺剑杆织机的优点是可从织造开始到结束完全控制引纬动作并可连续的在最佳条件下引纬，而且在高速条件下使纱的浪费最少、保证最佳的织物质量、能耗低、提高效率。
而且在高速条件下使纱的浪费最少、保证最佳的织物质量、能耗低、提高效率。
