壳聚糖／明胶微球吸附脱色剂的制备

2．1．2微球的大小及形貌

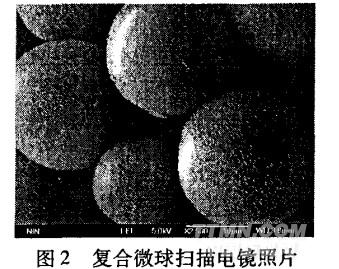

微球扫描电子显微镜(SEM)照片见图2。

电镜照片中，复合微球呈圆球形，粒径均匀，表面光滑，平均粒径在20µm左右。

2．2吸附条件对吸附性能的影响

2．2．1 染液pH值对吸附容量的影响

染液pH值对复合微球的吸附效果有明显的影响，这是因为交联壳聚糖／明胶(CSGT)微球在水溶液中存在下列平衡：

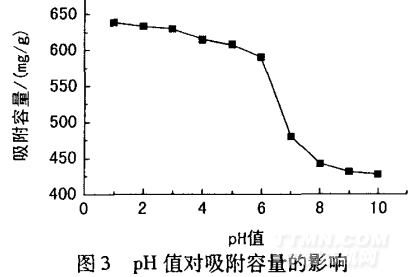

在酸性条件下，壳聚糖分子中的一NH 质子化形 成一NH ，从而因静电引力强烈吸附染料阴离子； 在碱性条件下，不利于对阴离子染料的吸附。 在复合微球质量浓度为0．5 g／L、染料质量浓度为 0．5 s／L和30℃吸附100 min的条件下，PH值对吸附 容量的影响见图3

由图3可知，随pH值的增加，复合微球对酸性红337的吸附容量逐渐减少，当pH值大于5时，复合微球的吸附容量迅速下降。虽然pH值为1时吸附容量最高，但酸性太强不利于复合微球的稳定，因此复合微球较适合的pH值为2～3。

2．2．2 时间对吸附容量的影响

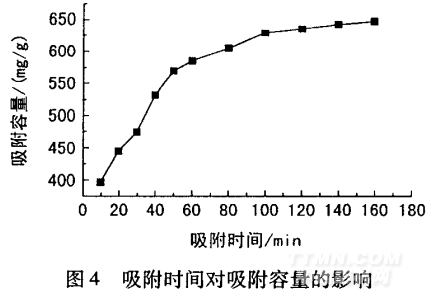

在复合微球质量浓度为0．5 g／L、染料质量浓度0．5 g／L、pH值2．5和温度30 cI=的条件下，时间对染料吸附容量的影响如图4所示。

由图4知，复合微球对染料的吸附容量在60 min 内几呈线性增加，吸附速率较快；随时间延长，吸附速 率逐渐减缓，吸附容量增加缓慢。100 min后，复合微 球对染料的吸附容量基本保持不变。这是因为一方面 在反应初始阶段，复合微球上游离一NH：数目较多， 存在大量活性吸附位点，吸附染料较快，随时间延长， 活性吸附位点逐渐减少，故吸附能力减弱；另一方面， 由于在初始阶段吸附主要发生在复合微球表面，吸附 容增加较快，复合微球表面上的染料不断增加，在中后 期发生空间位阻作用，也使得吸附容量增加较慢-8 J。 可以推测，复合微球对酸性染料的吸附存在一定 的定位关系，即由于主要发生化学吸附，而形成单层吸 附，当酸性染料在微球表面达到一定的覆盖率后，吸附 容量的增长就会变得缓慢。因此，复合微球吸附酸性 染料的最佳时间为100 min。

• · 拒绝不环保的印染助剂 选择绿色的纺织品增
• · 印染污泥变身免烧砖
• · 转盘式干燥机在印染行业污泥无害化处理中的
• · 用生化和物化方式处理印染废水分析
• · 高浓缩环保皂洗粉，印染业界的大救星
• · 织造厂的节能技术探讨
• · 冷转移印花重新定义低碳环保
• · 环保型织物柔软剂--天然甜菜碱
• · 节能减排技术在印染工业各个环节的应用
• · 省电节水的毛用低温活性染料
