1．2．1 壳聚糖／明胶微球的制备
将壳聚糖溶于4％醋酸溶液中，得到3％壳聚糖溶 液；明胶溶于水，得到10％明胶溶液；将3％壳聚糖溶 液和10％明胶溶液混合、搅拌，得到壳聚糖／明胶质量 分数比为1：3的混合液。在150 mL液体石蜡中加入定量的乳化剂Span-80和30 mL明胶、壳聚糖混合 溶液，50℃乳化20 min，降温至35℃；分2次逐滴加入 1 mL 50％戊二醛，使微球交联固化3 h。反应完成后， 以1 000 r／min离心10 min，用丙酮、异丙醇分别清洗， 所得产物置于50℃电热恒温鼓风干燥箱中干燥，即得 壳聚糖／明胶微球。
1．2．2壳聚糖／明胶微球的表征
将该复合微球用KBr压片制样，用NEXUS 670型红外光谱仪测定，用JSM 6700F冷场发射扫描电镜观察粒径及其形貌。
1．2．3吸附容量的测定

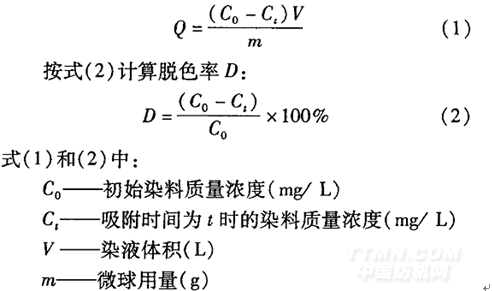

准确称取一定量复合微球，加人到一定体积的酸性红337水溶液中，用水浴恒温振荡器振荡一定时间，测定溶液的吸光度，按式(1)计算吸附容量Q(mg／g)：
.png)
1．2．4 壳聚糖／明胶微球吸附染料的条件优化
在装有50 mL酸性红337溶液的碘量瓶中，微球质量浓度0．5 g／L，染料质量浓度0．5 g／L，在不同工艺 条件(pH值、吸附时间、温度、染料质量浓度及微球用 量)下进行吸附试验，由此确定最佳吸附条件。
2 结果与讨论
2．1 壳聚糖／明胶微球的表征
2．1．1红外光谱分析

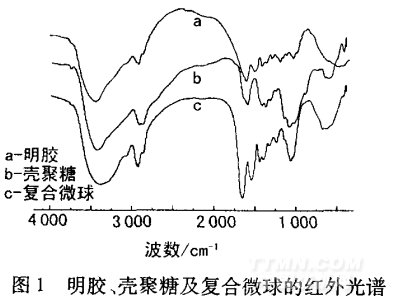

按1．2．2节方法测定微球的红外光谱，并与明胶和壳聚糖的红外光谱作比较，结果见图1。
.png)
由图1可知，3 400 cm-1 左右的宽吸收峰是壳聚糖 中一OH及一NH伸缩振动吸收峰，在1 090 cm-1 处出 现糖苷键的C—O—C伸缩振动，样品壳聚糖的脱乙酰 度较高，在1 600 cm-1 左右形成游离氨基吸收，而在酰 胺I带1 650 cm-1 左右出峰不明显。明胶／壳聚糖复 合微球在1 549 cm-1、1 449 cm -1及1 245 cm-1 处为明 胶的特征吸收峰，同时复合微球中壳聚糖的游离氨基 吸收峰消失，而在1 658 cm -1处形成非常强的吸收峰， 可能是明胶与壳聚糖经由戊二醛连接形成C—N键。
<<上一页[1][2][3][4][5][6]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
