(1)钠化膨润土
称取50 g钙基膨润土置于大烧杯中，分散制浆， 再加入2 g无水碳酸钠，调节pH为8．0；将烧杯放人 HZQ—Xl00型振荡培养箱中，调节温度为25℃，转 速为120 r／min，振荡2 h，然后将其放入红外线干燥 箱中，调节温度为130℃干燥；干燥后，取出烧杯于室 温下冷却，温度降至室温后研磨样品，并过筛使其粒 径小于0．074 mm，即得到钠化膨润土，密封备用。
(2)有机改性膨润土 取一定量的钠化膨润土，于大烧杯中制浆，加热 到60℃时，再加入一定量的十六烷基三甲基氯化铵 改性剂；迅速将烧杯放人HZQ—XIO0型振荡培养箱 中，调节温度为25℃，转速为120 r／min，振荡2 h，然 后将其放入红外干燥箱中，调节温度为90℃，进行 干燥；再将其放人马弗炉中，调节温度为105℃，进一步干燥；干燥完全后取出，待冷却至室温后研磨样品，并过筛使其粒径小于0．074 mm，得到改性膨润土．密封备用。
1．2．2吸附实验
准确量取30 mL酸性大红模拟染料废水倒人 250 mL锥形瓶中，调节pH至一定值，加入一定量 的改性膨润土，振荡吸附一定时间后离心分离。在 波长500 nm条件下测定酸性大红染料废水的吸光度，并计算脱色率(去除率)R，
R=(A0一A)／A0×100％，
式中：A0、A——吸附处理前后废水的吸光度。
2结果与讨论
2．1改性剂用量对吸附效果的影响

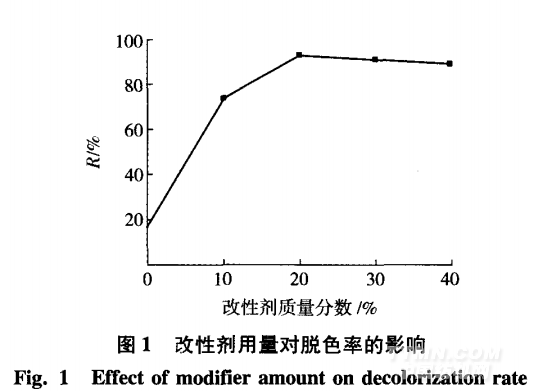

为确定有机阳离子季铵盐的用量对模拟染料废 水吸附效果的影响，制得CTAC质量分数分别为0、 10％、20％、30％、40％的有机改性膨润土，取该有机 改性膨润土各0．2 g放入盛有100 mL质量浓度为 20 mg／L的酸性大红染料模拟废水的锥形瓶中，保 持温度为25 ºC，pH为6．0，振荡吸附60 min。实验 结果如图1所示。
.png)
由图1可知，当改性剂质量分数小于20％时， 脱色率随着其用量的增加而增加；当改性剂质量分 数为20％时，脱色率最高，可达91．83％，之后开始 下降。这是由于有机膨润土是通过有机改性剂中的 有机阳离与钠基膨润土中的Na 发生离子交换反应 获得，有机改性剂进入膨润土层间后加大了层间距。 膨润土的吸附能力与其层间距密切相关，而层间距 的大小与改性剂有效进入膨润土层间的物质的量有 关 。当改性剂的物质的量不超过膨润土的阳离 子交换容量时，有机膨润土的吸附性能随着改性剂 用量的增加而增加，此时加入的改性剂均能有效进 人膨润土层间。当有机改性剂的质量分数为20％时，膨润土的离子交换达到平衡，受膨润土交换容 量的限制，超过交换容量的那部分改性剂就不能有 效进入膨润土层间，这时再增加有机改性剂的用量 反而使其聚集在膨润土表面，影响膨润土的吸附能 力，使脱色率呈现下降趋势。因此，实验选定有机改 性剂的质量分数为20％。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
