由图4知，复合微球对染料的吸附容量在60min内几呈线性增加，吸附速率较快;随时间延长，吸附率逐渐减缓，吸附容量增加缓慢。100min后，复合微球对染料的吸附容量基本保持不变。这是因为一方面在反应初始阶段，复合微球上游离—NH2数目较多，存在大量活性吸附位点，吸附染料较快，随时间延长，活性吸附位点逐渐减少，故吸附能力减弱;另一方面，由于在初始阶段吸附主要发生在复合微球表面，吸附容增加较快，复合微球表面上的染料不断增加，在中后期发生空间位阻作用，也使得吸附容量增加较慢［8］。
可以推测，复合微球对酸性染料的吸附存在一定的定位关系，即由于主要发生化学吸附，而形成单层吸附，当酸性染料在微球表面到一定的覆盖率后，吸附容量的增长就会变得缓慢。因此，复合微球吸附酸性染料的最佳时间为100min。
2．2．3温度对吸附容量的影响
在复合微球质量浓度为0．5g/L、染料质量浓度为0．5g/L、pH值为2．5和时间100min的条件下，温度对吸附容量的影响见图5。
.png)
图5温度对吸附容量的影响
由图5可知，复合微球对酸性红337的吸附是随温度变化不大，在30～70℃吸附效果较好，考虑印染废水加热处理能源成本太高，所以在30℃吸附最适合印染废水的实际处理需要。
2．2．4染料质量浓度对吸附性能的影响
在复合微球质量浓度0．5g/L，pH值为2．5，温度30℃和时间100min的条件下，不同染料质量浓度下，微球的吸附容量和染料脱色率见图6。

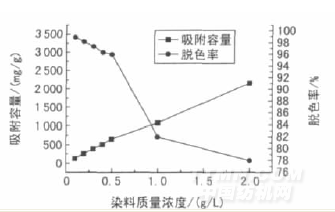

.png)
图6染料质量浓度对微球吸附性能的影响
图6中，随染料质量浓度的增加，微球吸附容量升高，但染料脱色率下降。染料质量浓度小于0．5g/L时，脱色率变化不大，说明复合微球对酸性染料存在化学吸附，即定位吸附。这主要是由于复合微球上具有大量—NH3+，它与酸性染料上的—SO3－发生定位吸附，具有朗哥缪尔吸附特性。染料质量浓度大于0．5g/L时，随浓度的增加，复合微球对酸性染料的吸附容量不断增加，但脱色率迅速下降，这主要是因为复合微球上存在大量羟基、酰胺基等，能够与酸性染料上的氨基、羟基等基团形成氢建或范德华力结合，即酸性染料对复合微球存在物理吸附，即非定位吸附，具有弗莱因德利胥吸附特性。这说明复合微球作为酸性染料吸附材料，既适合吸附低浓度染料废水，又适合吸附高浓度染料废水。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
