本公司研发设计的定型机热能环保装置的结构特点：该装置内部结构是由多组风槽组成一个换热面积较大的热交换器，在热烘干定型工艺产生的废气，所含有的热能量在气与气的交换器得到回收，将热交换后的新鲜空气送入定型机前段烘箱内，同时将降温后的废气输送到锅炉鼓风机作助燃用，一方面增加炉膛温度，另一方面将烟气中残余油烟燃烧干净，达到节能减排目的。该装置安装有自动消防和清洗系统，定时清洁装置内部油烟和污垢，保障热交换器处于良好工作状态。这种烟气处理工艺的优点：①不会产生二次污染；②烟气净化效果好；③废油回收效果好；④省地方，长方形置于烘箱顶上。

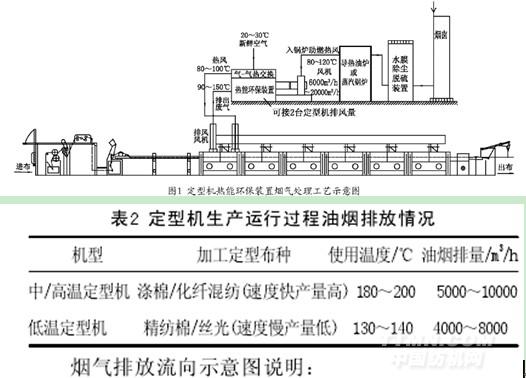

2.2 定型机热能环保装置烟气处理工艺示意图
（1）由于蒸汽锅炉或导热油炉运行时达到设定温度后会间歇停炉，所以在间歇期间就不能吸入定型机烟气。该部份废气经旁路直排到除尘塔，再经喷淋，油质及溶剂类的VOC冷凝吸附后以液态形式收集，油类的去除率高达95%以上，总VOC量降低80%以上。据监测分析，单从定型机产生的烟气，经过热能环保装置后，废气中的有害物质去除率已达80%以上，再经过二次燃烧，总去除率达90%以上，虽有部分烟气经旁路排出，仅占的比例约为15%。
.jpg)

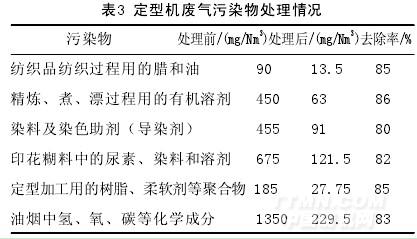

（2）定型机废气污染物处理情况
.jpg)
（3）现将定型机排烟量与进入锅炉鼓风机部分的烟气风量作出比较分析：每台定型机烟气排风量约8000 m3/h[2]。
当使用一台600万大卡热油炉鼓风机时，鼓风机风量约为18000 m3/h，热能环保装置连接2台定型机，定型机废气总量约16000 m3/h，可利用量约15200 m3/h，占2台定型机废气总量的95%，经热能环保装置处理后供给鼓风机，风量占鼓风机所需风量的84%。
当使用一台300万大卡热油炉鼓风机时，鼓风机风量约为9000 m3/h，热能环保装置连接1台定型机，定型机废气总量约8000 m3/h，可利用量约7600 m3/h，占1台定型机废气总量的95%，经热能环保装置处理后供给鼓风机，风量占鼓风机所需风量的84%。
3 定型机热能环保装置主要特点
（1）传热快，冷热风交换效果好，不堵塞，风槽管壁不挂花、不粘附油烟而影响正常生产。
（2）定型机直接排放烟气的烟囱完全废除，达到定型机无烟囱直接排放节能减排环保理念。
（3）利用定型机外排的热量，将外部新鲜空气热交换后供给定型机前段烘箱以提高工作温度，由于减少前段烘箱吸入冷空气，转为吸入经热交换后的新鲜空气，将使前段烘箱温度明显提升。
（4）定型机所需新鲜风的60%会因此而受热，可节约15%的热量，生产效率可以增加8%～10%，视乎工艺而定，排风机与新鲜风机配变频电机。
