热泵机组在余热回收中的应用

来源：印染在线　发布时间：2012年05月03日

图3　余热热量转移示意

技术原理　溴化锂浓溶液具有强吸水性。在吸收器内,利用溴化锂浓溶液的强吸水性特点,吸收来自蒸发器的水蒸汽,提高溶液的温度,加热需要提高温度的热媒,实现了所吸收废热的热量转移,同时溴化锂溶液由浓变稀,不再具有吸水性。

1.4.3　发生器

吸收工质的浓缩在发生器中进行(参见图4)。

图4　吸收工质的浓缩示意

技术原理　在压力一定的条件下,不同的物质,水和溴化锂的蒸发温度不同。在发生器内,利用外界驱动热源的热量,对溴化锂稀溶液进行浓缩,产生的浓溶液进入吸收器进行吸收,同时产生的水蒸汽进入再加热器,对热媒进行再次加热。

1.4.4　再加热器

热媒介质的二次加热在再加热器中进行(参见图5)。

图5　热媒介质的二次加热

技术原理　基本的热传递原理在再加热器内,利用来自发生器高温水蒸汽的热量,对经过初步加热的热媒进行再次加热,最终产生所需要的热媒水。

2　热泵运行流程

2.1　热泵运行

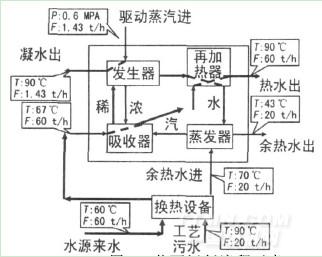

热泵运行流程见图6。
