离子交换织物对水中Cu2+的吸附研究

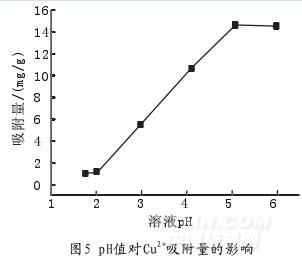

由上图可以看出，pH值的变化对Cu2+的吸附影响较大。当pH低于2时，吸附量很小，这是由于大量H+的存在会使吸附容易解吸，从而影响吸附量；而当pH大于2时，吸附量随着pH的增加开始逐渐增加，到pH=5.5时达到最大吸附量。由此我们可以知道，将用于吸附后的织物置于pH小于2的适当环境中时，可以使织物再次恢复离子吸附的性能，从而可以重复利用。

2.3.2吸附等温曲线

图6 20℃时织物对Cu2+的吸附等温线将0.2g织物分别置于100mL浓度为0.01，0.02，0.04，0.08，0.1mol/L的CuSO4溶液中，超声波振荡30min直到吸附平衡，然后移取5mL溶液，使用分光光度计平行测三次吸光度取平均值，计算平衡吸附量，并绘制吸附等温线。图6给出了20℃时的吸附等温线。

从上图可以看出，Cu2+浓度低时，平衡吸附量也较低，随着浓度升高，平衡吸附量逐渐增加，最后趋于稳定。这是因为离子交换反应受交换离子浓度的影响较大，溶液中Cu2+的浓度越大越有利于反应向正反应方向进行。

2.3.3吸附速率曲线

准确称取12份织物，每份0.5g，将织物分别置于一定浓度硫酸铜溶液中，调节pH至5.5，恒温下分别放入超声波清洗器中震荡5，10，15，20，25，30，35，40，45，50，55，60min，移取适量溶液，用分光光度计分别测定其吸光度，并计算吸附量。

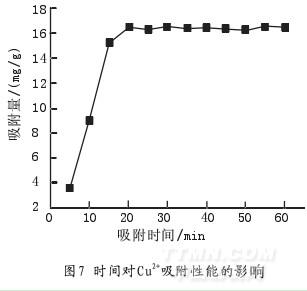

研究离子交换织物对Cu2+的吸附速率，目的是为了确定达到吸附平衡所需时间，时间越短，吸附速率越快，对实际生产和应用就越有利。由图7知：该离子交换织物对Cu2+的吸附速率比较快，在吸附时间大约20min时可达到吸附平衡，吸附量可达到15mg/g以上。离子交换织物对溶液中金属离子的吸附主要集中在织物表面，所以离子交换织物的主要优点就是吸附动力性能好，吸附速率较快。

2.3.4不同增重率对吸附效果的影响

下表给出了涤纶织物在不同增重率条件下的吸附量。

由上表可以看出，在增重率为11.11%以下时，织物的吸附量呈上升趋势，但是在大于11.11%后，开始呈现下降的趋势。

由图2可见，吸附一个Cu2+需要两个-COOH，根据Cu2+的半径要求，一般由相邻或相近的两个-COOH来螯合一个Cu2+。当增重率较低时，织物表面的羧基数目不多，相邻的两个-COOH之间距离较远，能够吸附Cu2+的两个-COOH数目也较少，对吸附效果产生影响，吸附量相对较低。随着增重率的不断上升，织物表面的-COOH数目增多，相邻距离变小，符合要求的两个-COOH数目增加，有利于吸附的进行，吸附量随之变大。但是，当接枝率超过11.5%后，继续增大，-COOH基团之间的空间位阻增大，而且-COO-之间的相同电荷的排斥作用加强，所以就不利于吸附的进行，吸附量反而下降。

• · 拒绝不环保的印染助剂 选择绿色的纺织品增
• · 印染污泥变身免烧砖
• · 转盘式干燥机在印染行业污泥无害化处理中的
• · 用生化和物化方式处理印染废水分析
• · 高浓缩环保皂洗粉，印染业界的大救星
• · 织造厂的节能技术探讨
• · 冷转移印花重新定义低碳环保
• · 环保型织物柔软剂--天然甜菜碱
• · 节能减排技术在印染工业各个环节的应用
• · 省电节水的毛用低温活性染料
