2．4．1内容
目前，公司有14700kJ导热油炉3台，热油锅炉燃烧排放的废气含有大量热能(烟气温度为245℃)。为了更有效地利用废气热能，采用热管式废热锅炉回收利用热油锅炉尾部烟气，以实现能源的循环利用。
2．4．2能源节约

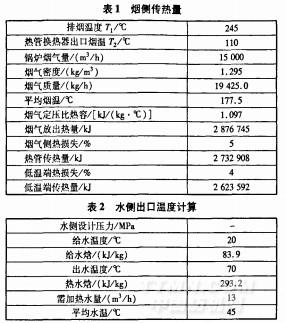

回收系统参数如下：
.jpg)
通过加装热管余热回收装置，每小时可将13t的20℃常温水加热到70℃，每小时回收2646kJ热量，按天然气燃烧值35．7kJ，效率80％计算，每小时可省天然气92m3／h；天然气2．5元m3，每小时节省费用230元。每年锅炉运行时间按3600h计，则可节约230形h×3600h83万元，年节约折合标准煤788．4t。
2．4．3投资及回收期
设备投资14．53万元，设备平台投资及施工费用1．2万元，合计15．73万元。其回报周期为：15．73万／(83万／12月)=2．3月
2．4．4实际效果
产生的水可补充到回水池，水池的水温由原来的40℃提高至目前的45℃，不但节约了热能，还减少了废气排放，环境效益和经济效益显著。
2．5疏水阀的筛选更新
疏水阀用于蒸汽管网及设备中，能自动排出冷凝水、空气及其它不凝结气体，并阻止水蒸汽泄漏。疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可提高蒸汽加热设备的工作效率。疏水阀的品种很多，性能各有不同。常见的疏水阀可分为机械型、热静力型和热动力型。
机械型疏水阀
机械型也称浮子型，利用冷凝水和蒸汽的密度差，通过冷凝水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水的目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。最大背压率为80％，工作质量高，是生产工艺加热设备最理想的疏水阀。
(2)热静力型疏水阀
这类疏水阀利用蒸汽和冷凝水的温差引起感温元件的变形或膨胀，带动阀心启闭阀门。热静力型疏水阀的过冷度比较大，一般为15—40℃，它能利用冷凝水中的部分热，使阀前始终存有高温冷凝水，无蒸汽泄
漏，节能效果显著。它是温度要求不高的小型加热设备最理想的疏水阀。
(3)热动力型疏水阀
这类疏水阀根据蒸汽和冷凝水通过时流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。因热动力型疏水阀的工作动力来源于蒸汽，所以蒸汽浪费比较大。其结构简单，耐水击，最大背压率为50％，有噪音，阀片工作频繁，使用寿命短。
每年都有大量的管路因疏水阀选用不当造成疏水阀不能正常工作，甚至泄漏蒸汽。
.jpg)
表3—4分别为不同孔径阀座泄漏的蒸汽量(O．7MPa下)，以及不同类型疏水阀在不同压力下泄漏的蒸汽量。
