三元共聚无醛固色剂的合成与应用研究-纺织技术中心

三元共聚无醛固色剂的合成与应用研究

来源：印染在线　发布时间：2012年02月21日

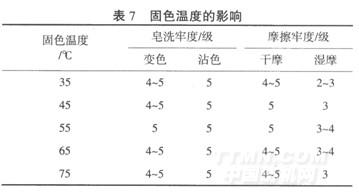

由表7可知，低于55℃，固色反应速率小，吸附到织物上固色剂量少；55℃时，固色效果最好；65℃及以上，虽然固色反应速率增大，但固色剂与纤维的亲和力减小，使织物上吸附的固色剂量也减少，造成色牢度下降，因此，固色温度以55℃为宜．

2.3固色效果对比

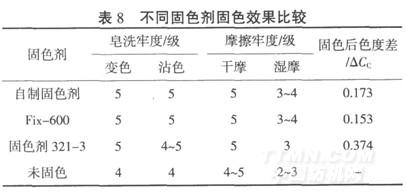

从表8可以看出，自制固色剂的应用效果与工厂来样固色剂Fix-600相当，色牢度比未固色织物提高了0.5～1级．固色后织物色光基本不发生变化．

3结论

(1)无醛固色剂的优化合成工艺为：m(=甲基二烯丙基氯化铵)：m(二烯丙基胺)：m(丙烯酰胺)=100:16:3.3，引发剂过硫酸铵和亚硫酸钠均为1.6%（对单体质量），冰醋酸15%(对单体质量)．合成的阳离子固色剂为红棕色粘稠液体，pH值为6～7，含固量为38.0%.

(2)无醛固色剂用于活性染料染黑色织物的较佳浸渍法固色工艺为：固色剂1.5%(owf)，固色浴pH值6，固色温度55℃．固色处理后，能使织物的色牢度提高0.5～1级．且固色后织物色光基本不发生变化．

精品推荐
