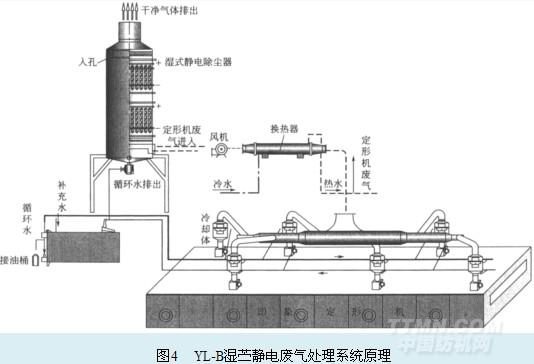

YL-B湿式静电废气处理系统原理示意见图4所示。
.jpg)
湿式静电除尘器极板表面有水膜，黏着性油脂不易积聚，当粒子到达充电区域上游，粒子通过电晕放电而被充电，充电粒子进入收集阶段，被吸引到除尘管内壁，再由除尘管上的水膜将沉降微粒物质冲刷下来。
该系统主要用在收集次微米粒子，是利用极线电晕放电，使废气中微粒在离子化气体(ioni zed gas)中因撞击离子而带有电荷，再利用静电力使微粒运动到带相反电荷的收集极板上，达到去除的目的。湿式静电除尘器本身具有收集液态粒状物和去除腐蚀性、毒性、少量臭味废气的功能，去除效率可以达到95％以上，目前对于粒径微细、黏着性废气处理有愈来愈广之势。
3. 应用实例
广东汕头市兴业染整厂针对定形机废热回用设备系统，在安装、调试应用后出现排气不畅、回烟、搭色、沾污等情况，进行改进后取得经济效益和社会效益。
3.1 废热回用流程
定形机废热→超导热交换机→引风机→导热油炉、蒸汽锅炉(热空气再供定形机)→水膜除尘→废气废热锅炉(油炉)烟囱排出。
流程说明：

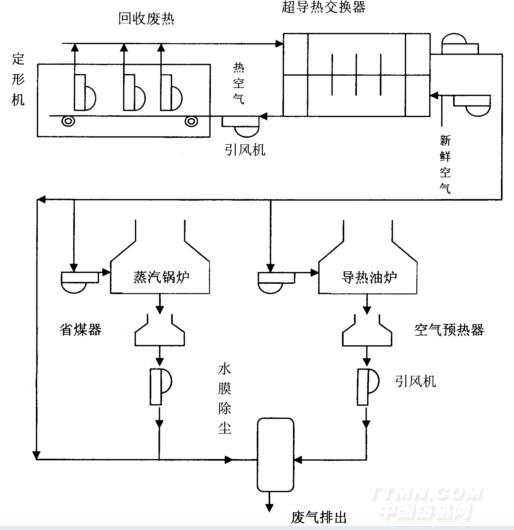

定形机废热通过回收管道进入超导热交换器，一方面经过超导热交换器后的热空气由引风机送往蒸汽锅炉或导热油炉，再由蒸汽锅炉或导热油炉的鼓风供炉内燃烧；另一方面室外新鲜空气由引风机送往超导热交换器，交换后的新鲜热空气再回送定形机第1节和第9节烘箱用。废气废热最后经过水除尘由蒸汽锅炉或导热油炉烟囱排出。废热回用流程如图5所示。
.jpg)
图5 废热回用流程示意
3.2 废热回用设备应用特点
3.2.1 完全废除了定形机废气排放烟囱，并且有一举多得的收获。先交换新鲜热空气送回到定形机利用，定形机交换后的余热，全部回收再供给导油炉及蒸汽锅炉使用。
3.2.2 废气回收供给锅炉时，会自动将管道中废油、布毛、棉屑等杂物回收燃烧，不需要投入人工清洗。
3.2.3 回收管道中，装有自动定时管道蒸汽喷雾和灭火设施，确保系统运行安全。
3.2.4 交换后的新鲜热空气直接送还定形机的第一节和最后一节烘箱，使前后段烘箱温度明显提升，除减少能源消耗外，还有效提高了定形机速度，增加产能。
3.3 问题与改进
3.3.1 回用设备排气不畅，回烟的处理
按照废热回用设备设计的处理能力，1套该设备可以对应4台热定形机，但实际安装调试期间，回用管道存在严重排气不畅，很大部分废热废气因该系统处理不及时，受阻而倒回定形机烘箱，操作区及周边环境因烟雾影响正常工作。针对此现象分析认为，可能是4台定形机的废热废气排放量大，超导热交换器处理能力有限，来不及处理的废烟气只好倒回作业区，便尝试在超导热交换器的左边另接上一条直通管道，分流一部分废热废气，直接经过回用管送往蒸汽锅炉或导热油炉使用。这样一来，管道排气畅通了很多，因受阻而倒回的烟雾明显有好转。见图6。
.jpg)

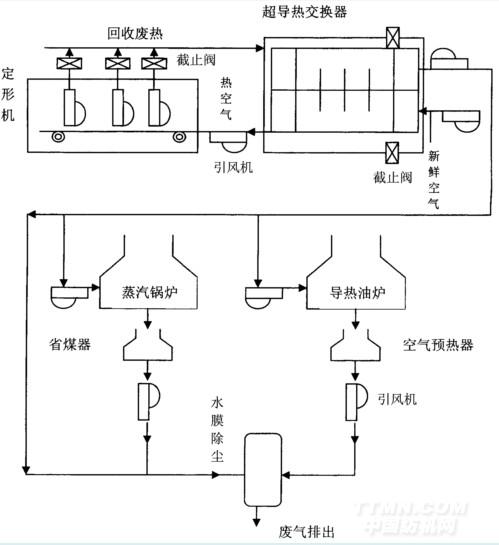

图6 废热回用改进流程示意
3.3.2 搭色、沾污产生的原因及处理
废热回用设备运作一段时间后，少数机台烘箱的出入口出现红色的油污，甚至有些浅色机台在成品定形时，发现布面搭色、沾污现象，尤其是牙白色、特白色定形后有泛黄或泛红现象。经分析认为还是系统排气不畅所引起。大家知道，定形机的排风，除了排掉烘箱内的废气、废热，对一些升华牢度差的染料产生的废气也随之抽走，如果一旦排气效果差，在定形机排风管道间造成交叉感染，不能及时排走的废气会回流到工作区而带来污染。于是又在超导热交换器的右边再安装一条直通管道，彻底地解决了回用管道排气不畅、搭色、沾污的问题，见图6。
3.3.3 温控表、截止阀、隔热棉使系统更完善
为了稳定地向定形机回送新鲜的热空气，在超导热交换器前后管道出入口安装温控表，以便及时掌握温度变化，并在左右两侧另加的直通管道上各加装了一个截止阀，以控制废热废气在直通管道上流量的大小。另外，在定形机排风管道的出口加装了一截止阀，目的是当定形机停产或停机检修时可以切断排风管路，防止回流的废热废气的沾污。整套回用设备系统和送风管道，采用10 cm厚的保温棉包裹，最外层用铝皮封牢，以减少输送过程的热散发，使该废热回用设备系统更加完善，见图。
3.4 废热回用的经济效益与社会效益分析
3.4.1 经济效益
按照往年年耗煤2万t推算，每年定形机耗煤，2万tX40％，约为8 000t，初步估算，使用该回用设备后可减少煤耗10％，每年可节省燃煤800t，以目前的标煤价700元几计，全年可节省约56万元。
3.4.2 提高产能
定形机增加产能效益：2Y/min(提速)×60min×250g/Y(布质量／码)×20(时数)=600kg/天·台600kg/天·台X30=18000kg/月·台18000kg/月·台×12=216t/年·台。
3.4.3 环境效益
该项目已正常运行一年，每年SO2排放量可减少1.6 t，CO2排放量可减少352t，烟尘排放量可减少12t，灰渣排放量可减少208t。
4 结语
定形机废气净化热回收有效提高染整企业的产能，减少能耗，明显降低SO2、CO2的排放。“十二五”期间我国将进一步加大污染减排的工作力度，在原有化高需氧量、二氧化硫（两项约束性指标基础上为环境税征的两人个税目），增加氮氧化合物、氨氮含量考核指标，定形机采用热管热回收（亦称超导热交换器），采用喷淋法、静电法净化，产品在工艺适用性，降低保养的劳动强方面应加强研究。应用实例值得进一步探讨，在其是当定形机距离锅炉房距离远时的应对；作为一种产品开发时，对排气不畅、回烟应特别着急解决弊端。
