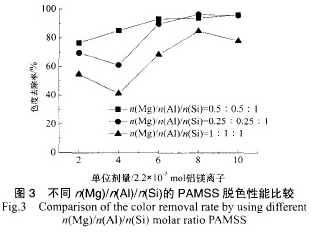

n(Mg)／n(A1)／n(Si)=O．25：0．25：1的PAMSS，聚硅酸成分偏多使得产品性能降低， 在投加量较低时效果较差。
n(Mg)／n(A1)／n(Si)=1：1：1的PAMSS，始终处理效果不佳，说明部分金属离子实际并未聚合， 与前述结论 ‘致。
n(Mg)／n(A1)／n(Si)=O．5：0．5：1的PAMSS，即便在较低的投加量时，也能有较高的去除率，色度去除率可以达到95％以上。

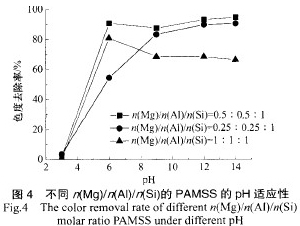

3．2 PAMSS的pH适应性控制模拟废水的pH分别为3、6、9、12和14，各配方铝镁离子投加量均为1．32x10一mol，考察不同配比PAMSS的pH适应性，如图4。
从图4可见，在近中性时由于铝离子的加入起到了改性作用，而在碱域镁离子仍保持其特性，三种成分起到了很好的互补作用。综合考虑，n(Mg)／n(A1)／n(Si)=O．5：0．5：1的配方在pH适应性优于其它两种配方，在pH 6-14表现比较稳定，尤其在溶液pH≥12时能保持较高的脱色效率。
4 PAMSS、PMSS和镁盐、铝盐单独使用对比4．1碱性条件下PAMSS、PMSS和镁盐、铝盐脱色效果对比将PAMSS[n(Mg)／n(AI)／n(Si)=0．5 ： 0．5 ： 1] ，PMSS[n(Mg)／n(Si)=1：11和硫酸镁、硫酸铝的脱色效果进行对比。在pH=12左右，对比结果如图5。
当金属离子投加量<1．76x10 mol时，PAMSS脱色效果略优于PMSS，硫酸镁和硫酸铝单独使用时较差；当金属离子投加量≥1．76~10一mol，PMSS和PAMSS脱色效果相当，且能保持较高的脱色效率在95％以上。总体来讲，聚硅酸的引入大大提高了金属离子的絮凝性能，聚合后金属离子的脱色能力有很大的提高。
4．2 PAMSS、PMSS和镁盐、铝盐pH适应性比较调节模拟废水pH分别为3、6、9、12和14，各配方金属离子投加量均为1．32x10 mol，对比结果如图6。
镁盐的存在使得絮凝剂有效pH使用范围明显偏向碱域，铝离子的引入所起的改性作用明显。
PAMSS[n(Mg)／n(AI)／n(Si)=O．5：0．5：1】在投加量和pH适应性综合性能最优，是一种高效的无机高分子絮凝剂，尤其是在碱性条件下也能良好的去除效果。
5 结论(1)在pH≥12 条件下，PMSS[n(Mg)／n(Si)=1：1】和PAMSS[n(Mg)／n(A1)／n(Si)一O．5：0．5：11脱色效果相当，去除率可达到95％以上。
(2)PAMSS[n(Mg)／n(AI)／n(Si)=O．5：0．5：1]具有更好的适应范围，在pH 6-14均有很好的脱色效果。
(3)PAMSS是一种高效的无机高分子絮凝剂。铝盐、镁盐和聚硅酸起了很好的互补作用。
<<上一页[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
