钳持部分之钳板机构
精梳机的钳板部分包括钳板摆轴传动机构、钳板传动机构、钳板加压机构及上、下钳板等。它们的作用是钳持棉丛供锡林梳理，并将梳理过的须丛送向分离钳口，以实现新棉丛与旧棉网的接合。
钳板机构：
1、钳板摆轴的传动机构
SXF1269A型精梳机钳板摆轴的运动来源于锡林轴，其传动机构如图4-4-9所示。在锡林轴1上固装有法兰盘2，在离锡林轴中心70mm处装有滑套3，钳板摆轴5上固装有L形滑杆4，滑杆的中心偏离钳板摆轴中心38mm，且滑杆套在滑套内。当锡林轴带动法兰盘转过一周时，通过滑套带动滑杆和钳板摆轴往复摆动一次。
2、钳板摆动机构
SXF1269A型精梳机的钳板摆动机构如图4-4-10所示。下钳板3固装于下钳板座4上，钳板后摆臂5固装于钳板摆轴6上，钳板前摆臂2以锡林轴1为支点，它们组成以钳板摆轴和锡林轴为固定支点的四连杆机构。当钳板摆轴作正、反向摆动时，通过摆臂和下钳板座使钳板作前后摆动。由于钳板摆动的支点在锡林的中心，故称之为中支点式摆动钳板机构。
3、钳板开闭口及加压机构
SXF1269A型精梳机的钳板开闭口及加压机构如图4-4-10所示，上钳板架7铰接于下钳板座4上，其上固装有上钳板8。张力轴12上装有偏心轮11，导杆10上装有钳板钳口加压弹簧9，导杆下端与上钳板架7铰接，上端则装于偏心轮上的轴套上。当钳板摆轴6逆时针回转时，钳板前摆，同时由钳板摆轴传动的张力轴12也作逆时针方向转动，再加上导杆10的牵吊，使上钳板8逐渐开口；而当钳板摆轴6作顺时针方向转动时，钳板后退，张力轴也作顺时针回转，在导杆和下钳板座的共同作用下，上钳板逐渐闭口。钳板闭口后，下钳板继续后退，导杆中的弹簧受压使导杆缩短而对钳板钳口施加压力，以便钳板能有效地
图4-4-9SXF1269A型精梳机的钳板摆轴传动机构
图4-4-10SXF1269A型精梳机的钳板传动机构
4、钳板的钳唇结构
上、下钳板钳唇结构应满足以下要求：（1）钳唇的结构应满足对棉丛良好握持的要求。在锡林梳理时，钳板上、下钳唇应牢固地握持棉层，以防止长纤维被锡林抓走。如图4-4-11所示，目前精梳机钳板钳唇对棉层的握持有两种形式，一种是一点握持（或称单线握持），如国产A201系列精梳机。另一种是两点握持（或称双线握持），如国产SXF1269A型精梳机。采用两点握持，钳唇对棉丛的握持更加牢固可靠。例如当棉卷出现横向不匀时，一个握持点握持不足时，另一个握持点可充分发挥作用。因此两点握持优于一点握持。（2）上、下钳唇的几何形状应满足锡林对棉丛充分梳理的要求。为使锡林梳针能顺利地刺入棉丛梳理，在开始梳理时，应防止棉丛的上翘，否则后排梳针就很难发挥梳理作用。因此在钳板闭合时，上、下钳唇的几何形状应使棉丛的弯曲方向正对锡林针齿。由于国产SXF1269A型精梳机下钳板钳唇的下部切去了腰长为1.5mm的等腰三角形，如图4-4-11所示，当钳板闭合时，由于上钳板的下压作用，使棉丛的弯曲方向正对锡林针齿，能满足锡林对棉丛充分梳理的要求。(3)钳唇的结构应使钳板握持棉丛的死隙长度（即钳板钳口至锡林针齿间的棉丛长度）尽可能短。上、下钳板的钳唇结构决定了受梳棉丛的死隙长度，从而影响锡林针齿对棉丛梳理长度和梳理效果。

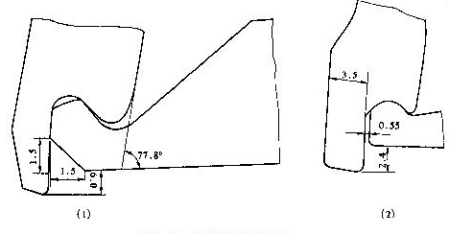

图4-4-11精梳机钳唇结构图
