精梳机工作的运动配合

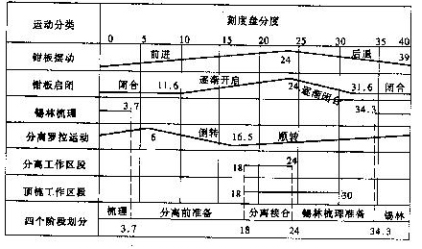

  在精梳机上各主要机件的运动配合关系，是由一个刻度盘来指示的；该盘装在精梳机上，并与锡林同步转动，一般称该盘为分度盘。分度盘沿圆分为40等分，每一等份为90，称为一分度。精梳机的钳板前后往复运动一次（或锡林转一转），称为一个运动周期或称为一钳次，精梳机的一个运动周期可分为四个阶段。

１、锡林梳理阶段

如图4-3-2所示，锡林梳理从锡林第一排针开始梳理到末排针脱离棉丛为止。在这一阶段各主要机件的工作和运动况为：上、下钳板闭合，牢固地握持须丛，钳板运动先向后再向前；锡林梳理须丛前端，排除短绒和杂质；给棉罗拉停止给棉；分离罗拉处于基本静止状态；顶梳先向后再向前摆，但不与须丛接触。

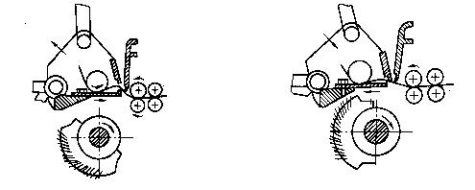

图4-3-2锡林梳理阶段        图4-3-3 分离前的准备阶段

２、分离前的准备阶段

如图4-3-3所示，分离前的准备阶段从锡林梳理结束开始到开始分离为止。在这一阶段各主要机件的工作和运动况为：上、下钳板由闭合到逐渐开启，钳板继续向前运动；锡林梳理结束；给棉罗拉开始给棉；分离罗拉由静止再到开始倒转，将棉网倒入机内，准备与钳板送来的纤维丛结合；顶梳继续向前摆动，但仍未插入须丛梳理。

３、分离接合阶段

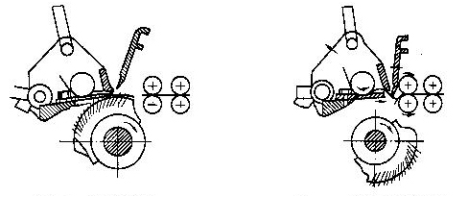

如图4-3-4所示，分离接合阶段从纤维开始分离到分离结束为止。这一阶段各主要机件的工作和运动况为：上、下钳板开口增大，并继续向前运动将须丛送入分离钳口；顶梳向后摆动，插入须丛梳理，将棉结、杂质及短纤维阻留在顶梳后面的须丛中，在下一个工作循环中被锡林带走；分离罗拉继续顺转，将钳板送来的纤维
