剑杆的刚挠性及传剑机构的位置

(一)剑杆的刚挠性

按剑杆的刚挠性不同，分为刚性剑杆和挠性剑杆。

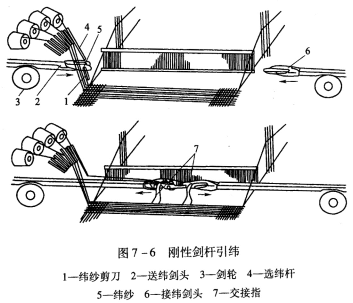

1.刚性剑杆刚性剑杆由剑头和剑杆组成，剑杆为刚性的空心细长杆，截面呈圆形或长方形，选用质量轻、刚度大的材料制成，如铝钛合金、不锈钢、碳纤维复合材料等。刚性剑杆引纬如图7—6所示。由于在引纬过程中，剑杆、剑头始终悬空在梭口中，不与经纱接触，对不耐磨的经纱织造十分有利，如应用在玻璃纤维和其他高性能纤维的特种工业用织物的加工领域。

刚性剑杆在打纬前必须从梭口中退出，这就使织机的宽度为织物宽度的2倍以上。由于机台占地面积大，而且剑杆较笨重，惯性大，不利于高速运转，使其应用范围受到局限。

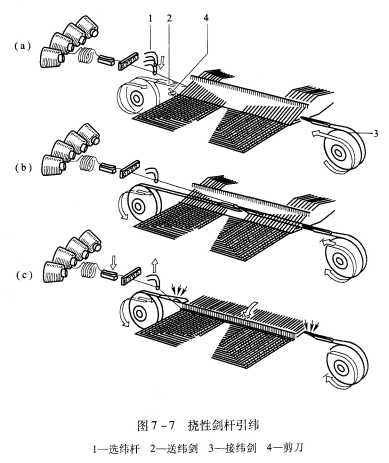

2.挠性剑杆挠性剑杆由剑头和挠性剑带组成，剑带材料有钢带、尼龙带或碳纤维复合材料带等多种。挠性剑带卷绕在传剑轮上.引纬时，随着传剑轮的往复回转，挠性剑带做伸卷运动，使剑头做往复运动完成引纬，如图7—7所示。

由于挠性剑带退出梭口后卷绕在传剑轮上，大大减小了织机占地面积，且剑带质量轻，有利于织机高速，并能达到很大的幅宽，因此挠性剑杆引纬在生产实际中的应用最为广泛。

(二)传剑机构的位置

按照传剑机构是否安装在织机筘座上，分为分离式筘座传剑机构和非分离式筘座传剑机构两种。

1.分离式筘座传剑机构安装在织机机架的固定位置上，不随筘座前后摆动。筘座以共轭凸轮传动，筘座在后方有一较长时间的静止阶段，以使剑杆从容地在梭口中进行引纬。而当筘座运动时，剑头已经不在筘座的摆动范围内。由于引纬时筘座静止在最后位置，梭口高度的利用率较大，打纬动程可减小，再加上轻质的筘座，大大提高了织机的速度。

2.非分离式筘座剑杆及传剑机构的部分零件安装在筘座上，随-同筘座一起摆动，引纬时剑杆相对于筘座做左右运动。由于非分离式筘座的转动惯量很大，使织机的振动明显增
