典型织机的引纬和打纬机构特征
(一)SometSM系列和THEMA11系列剑杆织机
采用挠性夹持式双剑杆引纬方式,打纬机构采用共轭凸轮传动,筘座在后止点静止时期较长,大约占主轴转角的230°,故采用分离式筘座引纬,并且打纬动程较小,仅为82mm。由于传剑机构不安装在筘座上,可以采用轻质筘座打纬,有利于提高织机的速度。

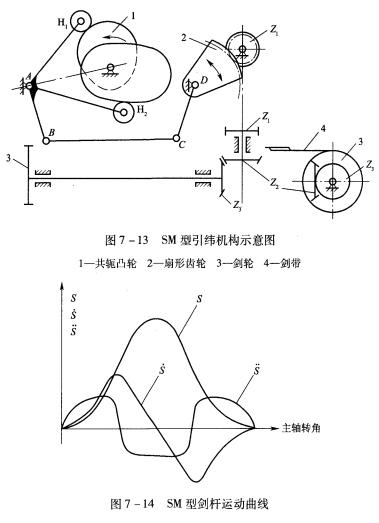

该机型的引纬机构采用了共轭凸轮传剑机构如图7~13所示,通过凸轮轮廓线的设计能够得到理想的剑头运动规律。送、接纬剑的运动规律相同,采用的是改进梯形加速度曲线,如图7—14所示.
图中分别代表剑杆的位移、速度和加速度,横坐标为主轴转角。每侧剑杆动程的变化范围约400mm,剑头进梭口时间约在72°,退出梭口的时间在288°左右。两剑在180°附近完成纬纱交接,此时两剑的运动速度为0,加速度为负值,需要的交接转角差非常小,剑杆运动平稳,纬纱交接可靠。
(二)PieanolGTM型剑杆织机

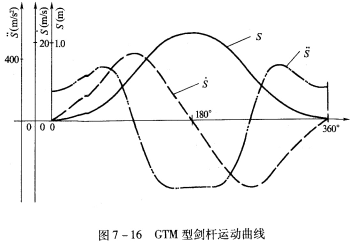

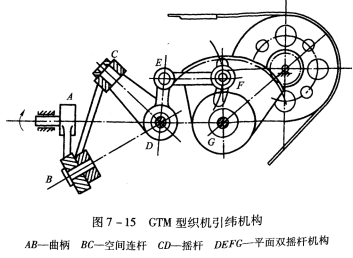

采用挠性夹持式双剑杆引纬方式,该机型采用空间曲柄摇杆传剑机构,如图7一15所示。打纬机构采用双侧共轭凸轮传动,分离筘座引纬,筘座在后心附近静止时间占主轴转角的220°,打纬动程为85mm。该类型的引纬机构速度和加速度峰值较小,如图7—16所示,但上机筘幅的增加受引纬机构的限制。
剑头在起始、终止和进足时速度均为0,这对于延长幅外空程所占用的时间、推迟剑头进人梭口时间和提早剑头退出梭口时间均非常有利,可减小剑头进、出梭口的挤压度,送纬剑和接纬剑在180°附近进行纬纱交接,动作也比较平稳。由于送纬剑和接纬剑的运动规律是相同的,并且剑头的进、退运动是对称的,当改变剑杆动程时,中央交接点保持不变,无须调整交接转角差,故调节十分方便。
瑞士Suler
(三)VamatexC401型剑杆织机
采用挠性夹持三式双剑杆引纬方式,共轭凸轮打纬机构,分离筘座引纬,筘座在后心阡封近静止时期更长,约占主轴转角240°,打纬动程缩短为60mm,这对于织制高经密织物和减少经纱断头更加有利。

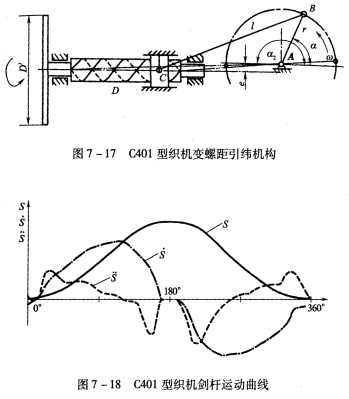

引纬机构采用了变螺距螺杆传剑机构,如图7—17所示。它具有传动链短,结构紧凑、占地面积小的特点。剑杆运动规律如图7—18所示,两剑杆进足时的加速度为0,可使两剑交接纬纱时剑带无惯性伸长,此时两剑的相对速度也很小,有利于稳定可靠的交接纬纱,适应高速织机的要求。
