印染废水是一种有机物含量高、色度高、难生化降解的废水，其成分复杂，国内外进行了大量的研究[1]。自20世纪7O年代以来，美、日、英、法等国在印染废水处理中都大量使用了阳离子型絮凝剂，阳离子絮凝剂的研制开发呈现出明显的增长势头 [2-3]。近年来，我国对这类絮凝剂的研究开发也已取得了一定进展，对活性、酸性等多种染料废水具有广泛的效果 [4-6]。本文采取加入相对较便宜的多胺代替部分双氰双胺，合成了新型高效脱色絮凝剂。多胺的加人，一方面可以降低成本；另一方面，与三聚氰胺反应提高了交联度，使正电荷集中，脱色效果提高。此，将合成的脱色剂与改性双酸铝铁的共聚物DA配合使用，减少了脱色剂的用量，提高了性价比，使其更具有市场竞争力。1 实验部分1．1 原料及试剂多胺B(化学纯，98％)上海化学试剂公司；甲醛溶液(化学纯，38％)，烟台三和化学试剂有限公司；三聚氰胺(工业级，99％)，山东宁阳飞达化工有限公司；双氰双胺(化学纯，98％)，上海化学试剂公司；双酸铝铁的共聚物DA，自制。1．2 仪器设备 ‘DK一98—1型电热恒温水浴锅；TU一1810紫外可见分光光度计；QHJ756B型强力电动搅拌机；FA1004型电子天平；其他为实验室常用仪器。1．3 实验原理多胺与甲醛在催化剂作用下发生亲核加成反应[7] ，胺基羟甲基化，然后缩去水分子聚合形成线型大分子。三聚氰胺与甲醛反应中，分别得到三羟甲基三聚氰胺、四羟甲基三聚氰胺、五羟甲基三聚氰胺和六羟甲基三聚氰胺。低级三聚氰胺甲醛树脂生成后，酸性催化下，与其他氨基之间可进一步发生缩聚反应，形成网状结构的体型大分子。在向废水中加入高分子缩聚物时，所使用的聚合物带正电荷，由于静电引力的作用，通过压缩带负电荷的悬浮颗粒双电层的扩散层，降低毫电位，降低或消除其排斥势能峰，从而使之脱稳，实现絮凝作用。1．4 实验步骤依次将一定量的水、

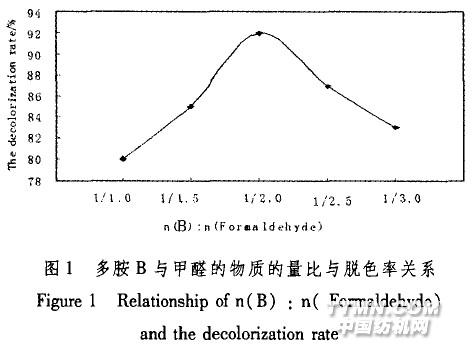

从图l知：当n(B)：n(HCHO)从1：1．0降低到1：2．0时，脱色率提高；但当n(B)：rl(HCHO)小于l：2．0时，多胺一甲醛树脂在水中的溶解速度变慢，导致处理后废水的脱色效果降低。从实验观察知，随着甲醛用量的提高，产品的黏度不断增加，产品稳定性降低，而且游离醛含量也会增加。由此所知，当B与HCHO物质的量比为1：2．0时，沉降速度、污泥体积、脱色率都达到最佳。2．2 多胺B与三聚氰胺的配比对产品性能的影响在其他相同条件下，考察了多胺B与三聚氰胺的投料比对产品性能的影响，见图2。
