在纺织预处理中,常规退浆工艺包括碱退浆、氧化剂退浆、酸退浆和酶退浆等,近年来,由于酶退浆和氧化剂退浆在退浆的同时能氧化降解浆料,逐渐成为各界人士关注的焦点[ 1, 2 ] 。酶退浆主要是针对以淀粉浆料上浆的纯棉织物,虽然关于PVA降解酶的报道有很多,但主要还处于实验室研究阶段;氧化剂退浆已有工程应用,但退浆工艺必须严格控制,金属离子会导致氧化剂的分解,且有脆布的危险[ 2,3 ] 。目前在生产实际中对以聚乙烯醇( PVA)上浆为主的织物仍旧采用碱退浆, 但退浆废水的BOD5 /COD 值较低[ 4, 5 ] ,采用传统的活性污泥工艺很难达到满意的效果,而且,当含PVA的废水排入水体后,加剧了水体中沉积的重金属的迁移,导致了更严重的环境问题。所以随着对环境保护和清洁生产要求日益严格,探索退浆清洁生产新工艺具有十分重要的意义。高级氧化技术(AOPs)是近20年来在单一化学氧化法的基础上发展起来的,该技术较一般化学氧化法具有高效、快速、彻底等特点。经AOPs工艺处理后的难降解有机废水,其可生化性能明显改善,污染物含量或毒性可大大降低甚至完全消除[ 6, 7 ] 。本实验首先选取不同型号的PVA 为研究对象,考察UV /H2O2、UV /TiO2、Nafion2Fe2 + /H2O2 等3 种不同的高级氧化技术对PVA溶液的作用效果,并针对影响处理效果的主要因素进行了研究,在此基础上提出高级氧化法脱除PVA浆料的清洁生产新工艺,并对其可行性进行了实验室验证。1　实验部分1. 1　试剂及仪器1. 1. 1　试　剂FeSO4 ·7H2O2 (AR) , H3BO3 (AR) , KI (AR) ,I2 (AR) , 30%过氧化氢(AR ) , 抗坏血酸(AR ) ,NaOH (AR) ,聚乙烯醇124 (AR) ,聚乙烯醇(1799、1788、0588) (江南大学纺织

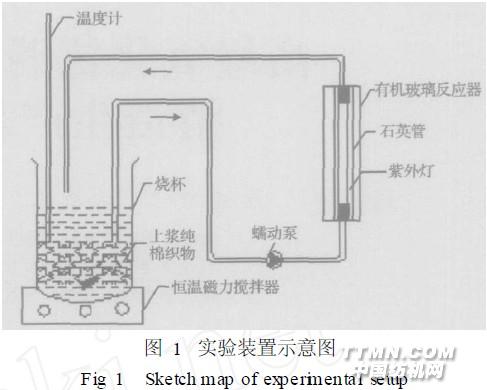

服装学院) ,上浆纯棉织物(江南大学纺织服装学院) , Nafion 膜( Sigma2Aldrich) 。1. 1. 2　仪　器721分光光度计(江苏无锡市科达智能仪器厂) , pH23C型酸度计(杭州亚美电子仪器厂) ,电热恒温水浴锅(江苏医疗器械厂) , 8122型恒温磁力搅拌器(上海司乐仪器有限公司) , BT002100M型蠕动泵(保定兰格恒流泵有限公司) ,紫外灯( GL26 W )( Sankyo Denki, Tokyo) 。1. 2　模拟退浆实验方法实验装置如图1所示,所有的催化反应都在环流式反应器内进行。环流式反应器为圆柱形,材质为有机玻璃,高238 mm,外径50 mm,内径36 mm,操作时内置长223 mm,外径26 mm,内径23 mm的石英玻璃管,反应器总体积为116 mL,有效光照体积为75 mL,蠕动泵流速为170 mL /min。模拟退浆时在烧杯中加入上浆纯棉织物,织物PVA上浆量为60 mg左右,棉织物在搅拌子的作用下随退浆液旋转,开启蠕动泵,接通中压汞灯( 254 nm) ,以加入H2O2 时刻为初始反应时间( t = 0) ,每隔15 min取样,取样体积为12 mL,按1. 3. 1所述方法进行样品预处理,然后再进行PVA含量的测定。
